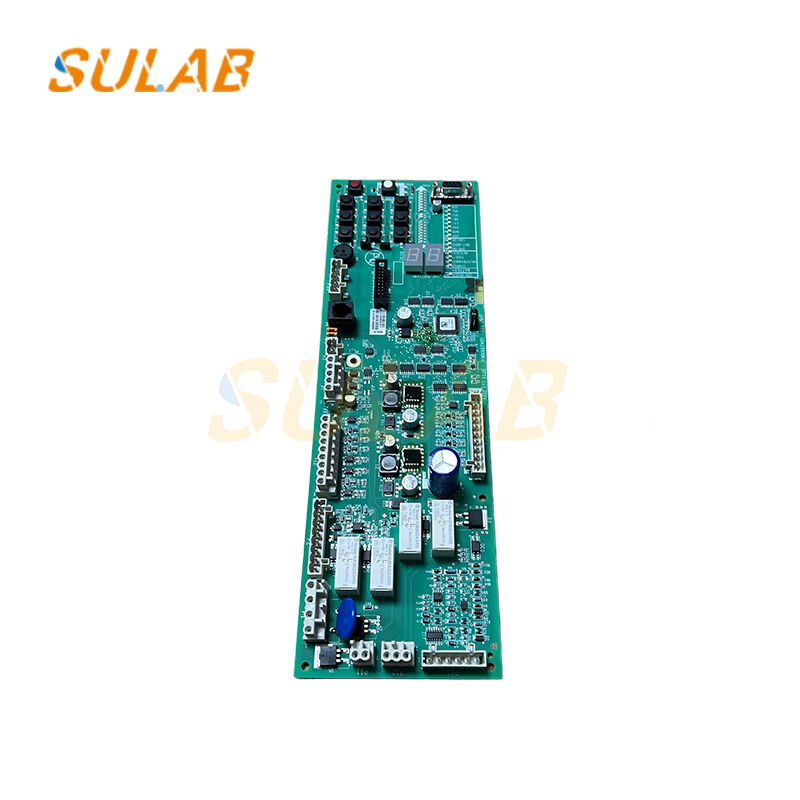

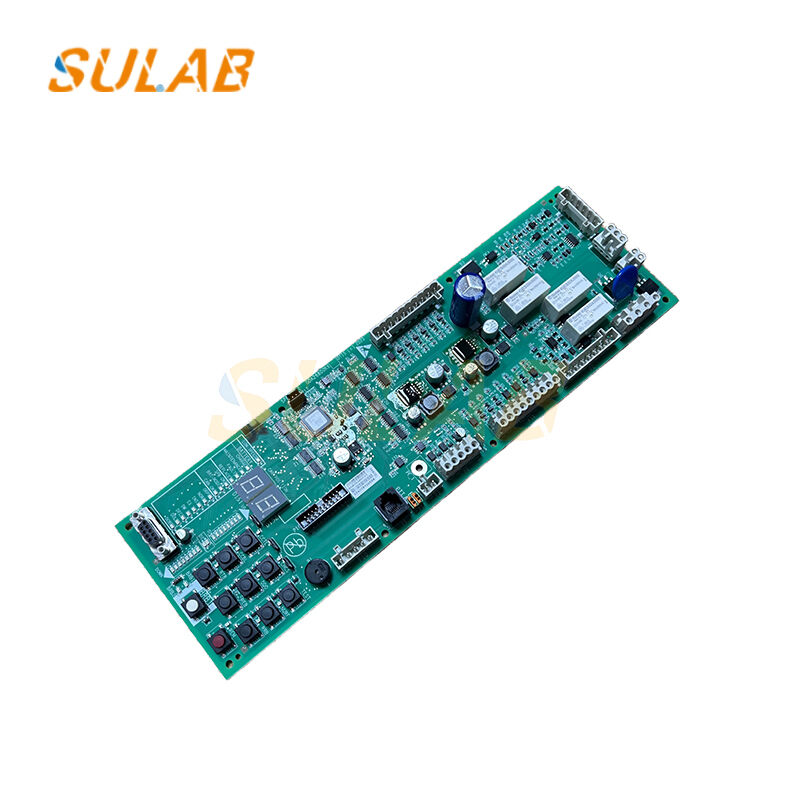

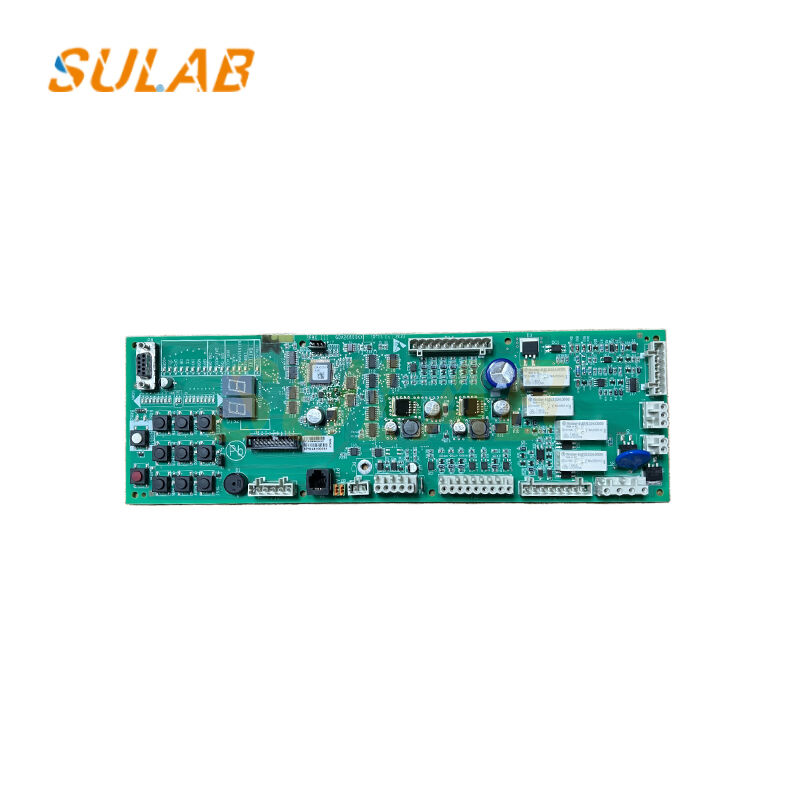

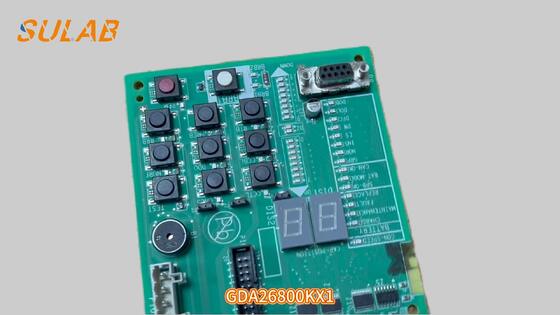

Otis Elevator SPBC-III PCB Board GDA26800KX1 Original Control Board Untuk Gen2 Elevator Safety Protection & Brake Control System

Otis Elevator SPBC-III Papan PCB GDA26800KX1 Papan Kontrol Asli untuk Perlindungan Keselamatan Lift Gen2 & Sistem Kontrol Rem

Otis GDA26800KX1 adalah papan sirkuit kontrol elevator (PCB) SPBC-III (Perlindungan Aman & Kontrol Rem III), yang merupakan unit kontrol keselamatan dan logika inti dari Gen2, EFT, SkyRise, dan rangkaian sistem kontrol elevator Otis lainnya.

Pemantauan dan Perlindungan Sirkuit Keselamatan: Pemantauan status semua sakelar keselamatan secara real-time, termasuk sirkuit kunci pintu elevator, sirkuit keselamatan, sirkuit penghentian darurat, pengatur kecepatan, rem pengaman, dan penyangga.

Setelah terdeteksi adanya pemutusan atau malfungsi kontak keselamatan, sistem segera memutus sinyal kontrol pengoperasian, memaksa elevator untuk berhenti dan mengunci, mencegah elevator untuk memulai atau berjalan dalam kondisi yang tidak aman.

Kontrol dan Pemantauan Rem: Menerima perintah dari sistem kontrol utama dan secara tepat mengontrol pembukaan dan penutupan rem elevator, memastikan keamanan pengereman selama pengaktifan, pengoperasian, perataan, dan penghentian elevator.

Memberikan umpan balik waktu nyata mengenai status buka/tutup sakelar rem, memantau apakah rem berfungsi dengan baik dan mencegah risiko seperti selip, melampaui batas, atau keluar dari posisi terbawah.

Pemrosesan Sinyal I/O dan Kontrol Logika: Sebagai papan antarmuka, ia bertanggung jawab untuk mengumpulkan sinyal input digital (seperti sakelar inspeksi, sakelar batas, dan sensor leveling) dari ruang mesin elevator, jalur hoistway, mobil, dan pintu pendaratan.

Menghasilkan sinyal kontrol untuk menggerakkan relai, kontaktor, lampu indikator, dan aktuator lainnya, mengoordinasikan tindakan logis dari berbagai sistem elevator.

Komunikasi Sistem dan Umpan Balik Status
Berkomunikasi dengan papan kontrol utama elevator (seperti GECB/TCBC) untuk mengirimkan status keselamatan, parameter pengoperasian, dan kode kesalahan.

Ketika kesalahan terdeteksi, informasi kesalahan dicatat dan diunggah, sehingga memudahkan pemecahan masalah oleh personel pemeliharaan melalui server.

Sirkuit Bantu Penggerak dan Proteksi
Beberapa model mengintegrasikan sirkuit bantu penggerak untuk memberikan daya yang stabil ke sensor dan sakelar eksternal, serta memberikan perlindungan arus lebih dan arus pendek.

Papan PCB Lift - FAQ

Q1: Bagaimana cara mengidentifikasi papan PCB elevator pengganti yang benar?
Untuk mengidentifikasi papan PCB elevator pengganti, periksa nomor komponen asli, revisi perangkat keras, penandaan papan, dan model pengontrol elevator. Foto yang jelas dari kedua sisi PCB dapat membantu membedakan versi yang berbeda.

Q2: Dapatkah papan PCB elevator dengan nomor komponen serupa dapat dipertukarkan?
Belum tentu. Papan PCB elevator dengan nomor komponen serupa mungkin berbeda dalam revisi perangkat keras, firmware, tata letak konektor, atau protokol komunikasi. Kompatibilitas harus diverifikasi terhadap sistem elevator yang ada.

Q3: Apakah papan PCB elevator pengganti memerlukan pemrograman?
Beberapa papan PCB pengganti memerlukan konfigurasi firmware, pengaturan parameter, atau pemrograman khusus sistem. Yang lain mungkin sudah berisi perangkat lunak yang diperlukan. Prosedur yang benar bergantung pada model PCB dan perannya dalam sistem kontrol elevator.

Q4: Dapatkah papan PCB elevator yang rusak diganti tanpa mengubah sistem kontrol lengkap?
Dalam beberapa kasus, satu PCB dapat diganti jika penggantian tersebut kompatibel dengan pengontrol, firmware, kabel, dan komponen yang terhubung. Teknisi yang berkualifikasi harus memastikan kesalahannya sebelum memutuskan penggantian.

Q5: Informasi apa yang harus saya berikan saat mencari papan PCB elevator pengganti?
Harap berikan nomor komponen PCB asli, revisi perangkat keras, model elevator, foto papan bening, dan jumlah yang diperlukan. SULAB dapat membantu meninjau detail ini dan memeriksa opsi penggantian yang tersedia.
