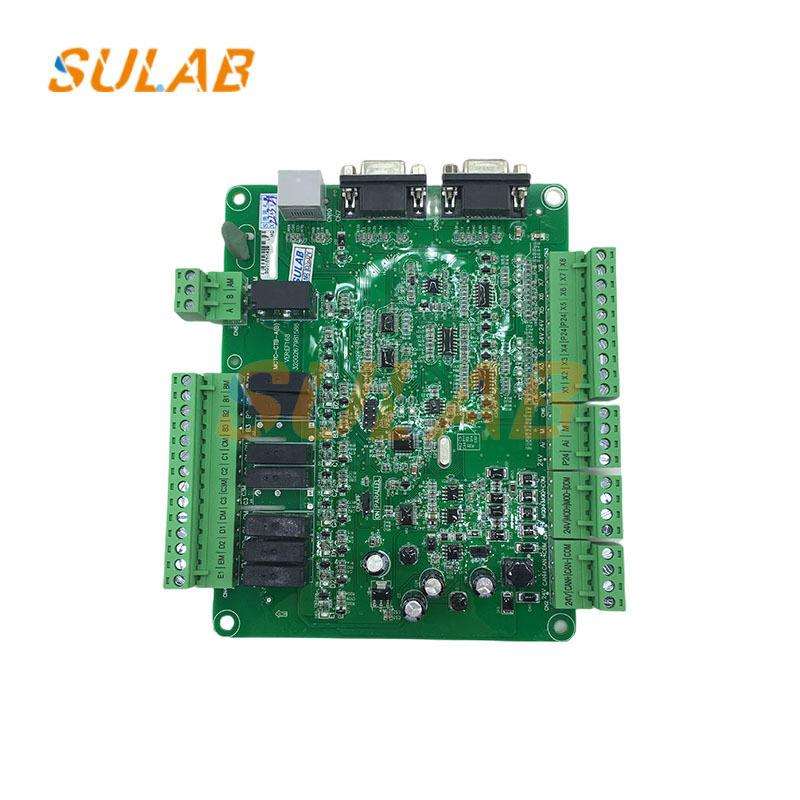

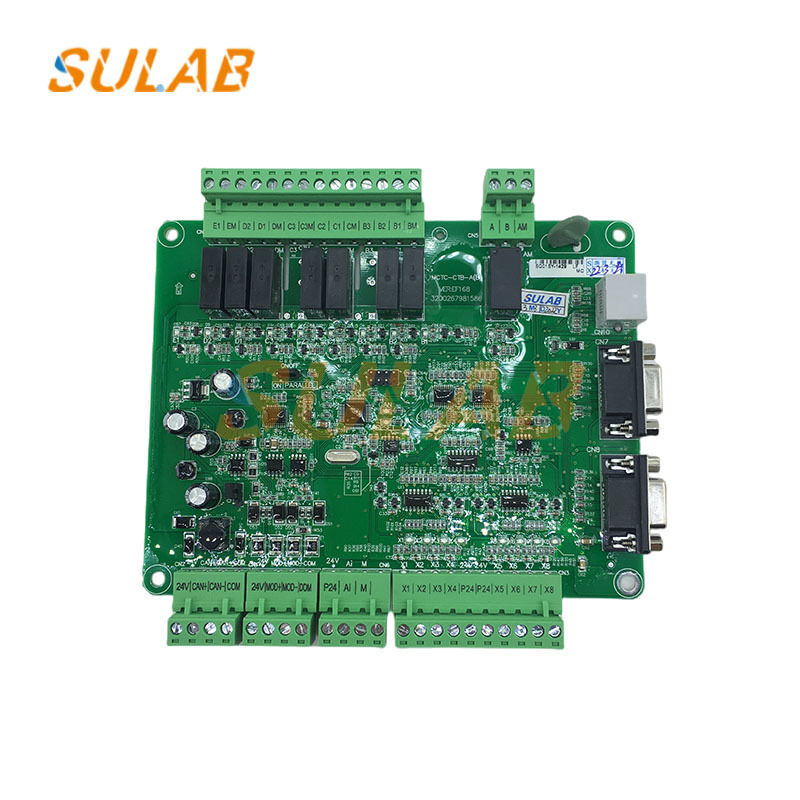

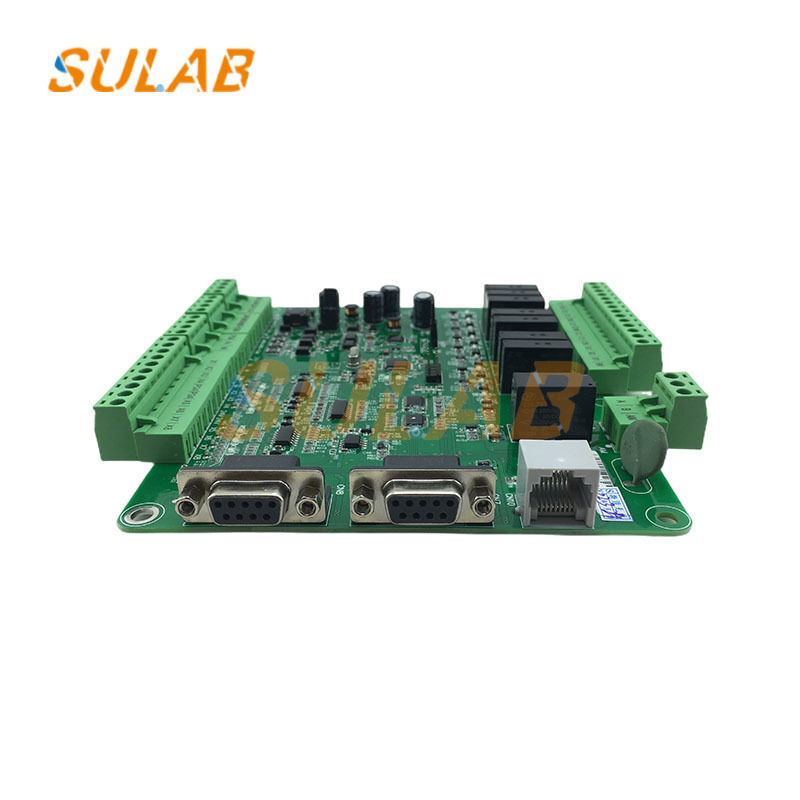

Papan PCB lift dengan Signal Centralized Acquisition CAN Bus Communication and Weighing Safety Logic Control Board MCTC-CTB-A

Papan Utama Inverter Lift Suku Cadang Lift Monarch, Papan Komunikasi Atas Kereta Lift Papan Kontrol MCTC-CTB-A

Akuisisi terpusat sinyal: 8 input digital (DI) melalui CN3 memperoleh sinyal sakelar dari sirkuit keselamatan atas kereta, kunci pintu, sakelar batas, sensor beban penuh/kelebihan beban, dll.; 1 input analog (AI, 0-10V) menerima sinyal sensor penimbangan, menyediakan data untuk kompensasi pra-torsi dan meningkatkan kenyamanan saat mulai.
Kontrol penggerak beban: Standar 7 output relay (dapat diperluas menjadi 9) menggerakkan motor pintu kereta, penerangan, kipas, perangkat alarm, dll., mewujudkan kontrol logis dan pengalihan status peralatan kereta.
Komunikasi bus CAN: Interaksi waktu nyata dengan papan kontrol utama (MCB) melalui CAN+/- untuk perintah operasi, umpan balik status, dan informasi kesalahan, beradaptasi dengan arsitektur komunikasi serial Monarch, mengurangi kabel poros, dan meningkatkan keandalan sinyal.

Logika Penimbangan dan Keselamatan: Memproses sinyal penimbangan untuk menerapkan kompensasi pra-torsi dan perlindungan beban penuh/kelebihan beban; saling mengunci dengan kontak sirkuit keselamatan, segera memutus output dan melaporkan kesalahan jika terjadi malfungsi untuk memastikan keselamatan penumpang.
Antarmuka Perintah dan Tampilan: Terhubung ke panel kontrol kereta (CCB) dan panel panggilan aula (HCB), meneruskan pendaftaran lantai dan perintah buka/tutup pintu, dan secara sinkron menampilkan status operasi dan kode kesalahan untuk meningkatkan pengalaman interaksi manusia-mesin.
