Hyundai Elevator PCB TNP7A BD (CH) 20400177H11

Nama merek: Hyundai
Nomor model: TNP7A Bd(CH) 20400177H11
Kuantitas min Order: 1
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: D/A,D/P,T/T,Western Union,
Kirim Sekarang
Dapatkan Kutipan
Spesifikasi
Fitur-fitur Utama

Kontak berlapis emas PCB lift

,

Substrat tahan api FR-4 Control-Cabinet Relay Board

,

12 VDC ±5 % tegangan masukan Hyundai Elevator PCB

Jenis:
TNP7A Bd(CH) 20400177H11
Nama Produk:
Lift Hyundai PCB TNP7A BD (CH) 20400177H11
Angkutan:
Permintaan Klien, DHL TNT FEDEX UPS, Pengiriman Laut
Aplikasi:
Bagian lift
Jenis Bisnis:
Pabrikan
Kata kunci:
Suku Cadang Lift,Hyundai Elevator PCB TNP7A BD (CH) 20400177H11 – Papan Relai Kabinet Kontrol
Sedang mengemas:
Dikemas dalam karton
Deskripsi Produk

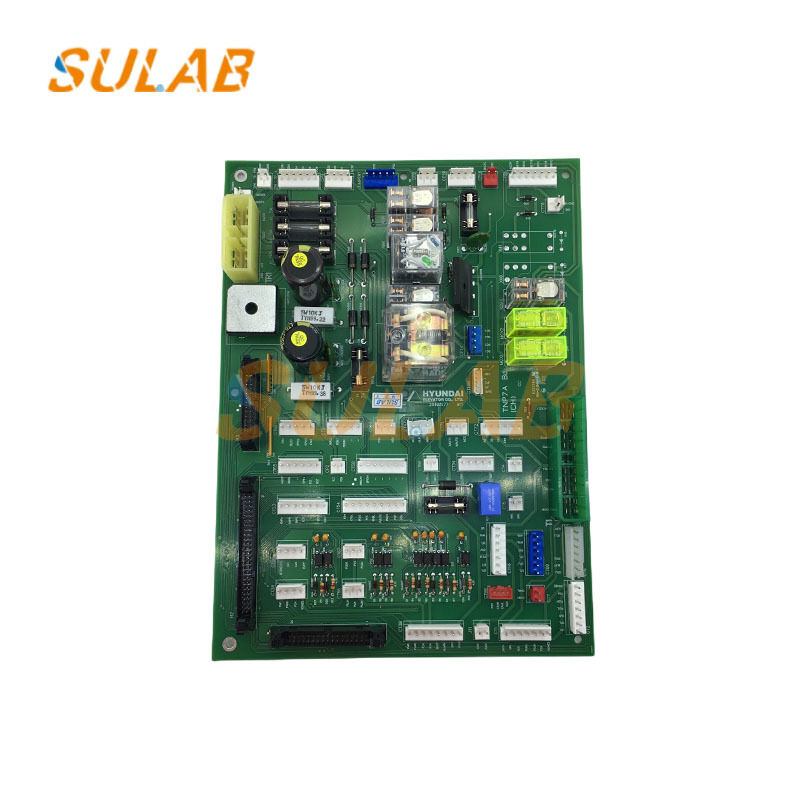

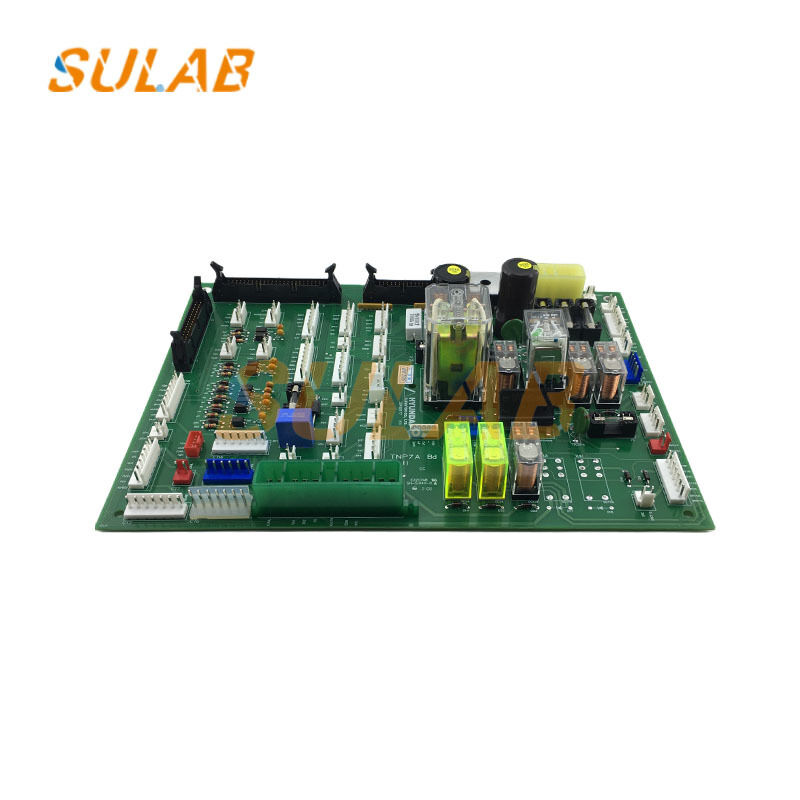

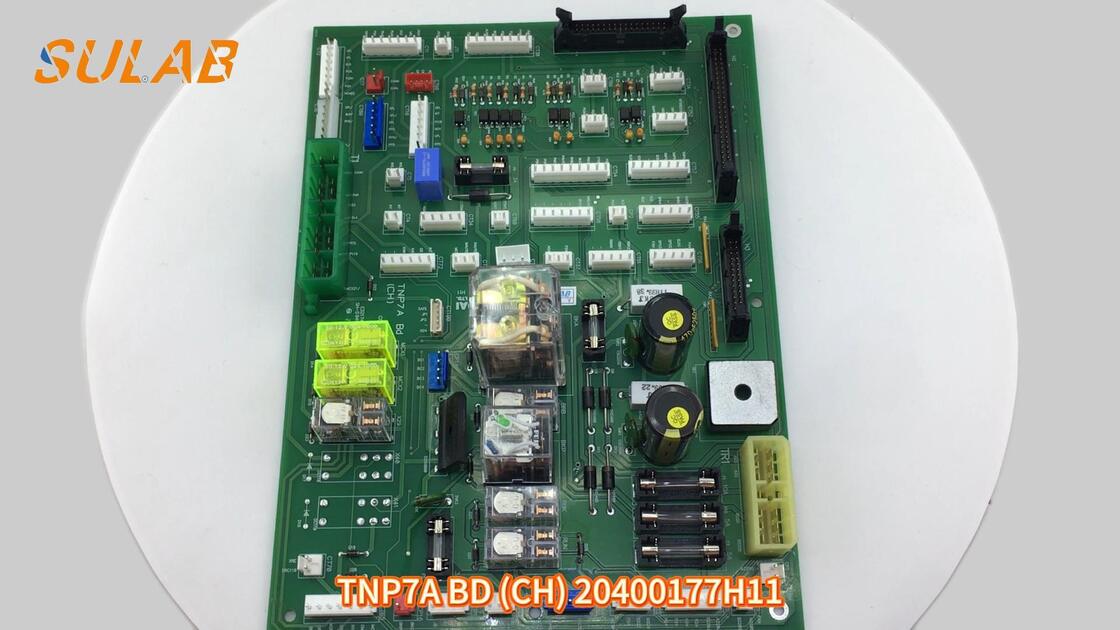

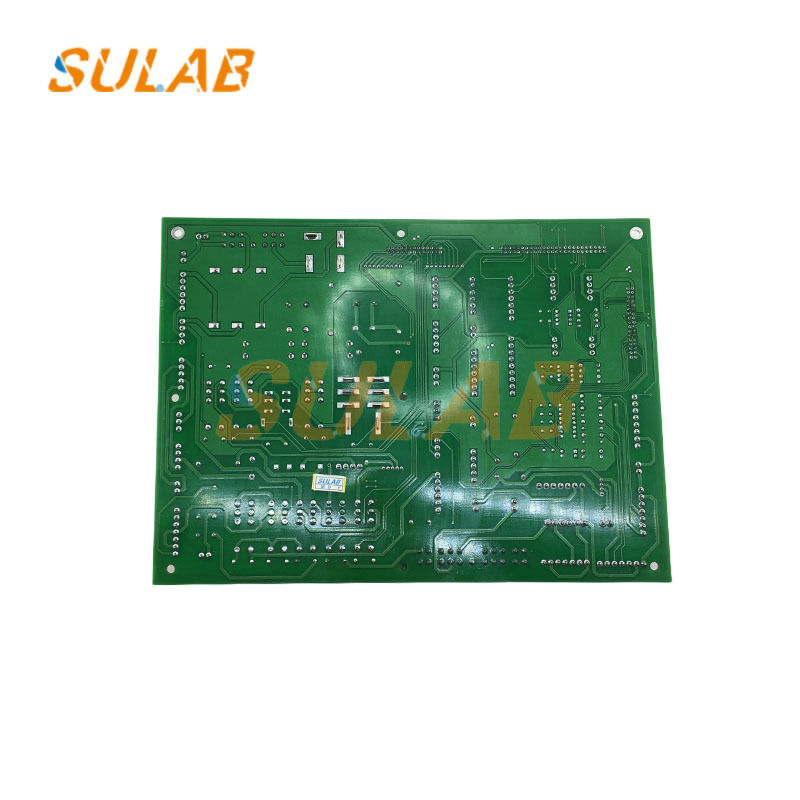

Hyundai Elevator PCB TNP7A BD (CH) 20400177H11 ¢ Control-Cabinet Relay Board
PCB lift Hyundai yang baru, kompatibel dengan OEM. Model TNP7A BD (CH) 20400177H11 berfungsi sebagai papan relay pusat di dalam kabinet kontrol,penanganan semua sinyal logika tegangan rendah antara pengontrol dan sistem penggerak. 1 tahun garansi, 7 hari lead time, pengiriman global.
Fitur Utama
  • 100% kompatibel dengan sistem Hyundai TNP7A BD (CH)
  • Kontak berlapis emas untuk beralih yang handal hingga 3 A / 250 V AC
  • Substrat FR-4 tahan api, kisaran operasi -20 °C ~ +85 °C
  • Setiap papan ICT & burn-in diuji sebelum pengiriman
  • Penggantian drop-in tidak diperlukan perubahan perangkat lunak
Spesifikasi Teknis
Nomor Bagian 20400177H11
Model pada layar sutra TNP7A BD (CH)
Ukuran PCB 170 mm × 130 mm × 1,6 mm
Lapisan tembaga Dua sisi, 35 μm
Jumlah relay 8 × 12 VDC SPDT (Omron G2R-1-E)
Tegangan masukan 12 VDC ± 5 %
Kekuatan pengalihan maksimum 750 VA, 90 W
Jenis konektor Terminal sekrup yang bisa disisipkan, pitch 5,08 mm
Perlindungan Dioda polaritas terbalik, indikator status LED
Kelembaban operasi 20 % ~ 90 % RH non-kondensasi
Sertifikasi CE & RoHS sesuai
Paket & Pengiriman
Kantong anti-statis + kotak busa + karton ekspor
UPS / DHL / FedEx express, 3-7 hari di seluruh dunia
Garansi & Dukungan
Jaminan fungsional 12 bulan; dukungan teknis melalui e-mail dalam waktu 12 jam.

Papan PCB lift - FAQ

T1: Bagaimana saya mengidentifikasi papan PCB pengganti lift yang benar?
Untuk mengidentifikasi papan PCB pengganti lift, periksa nomor bagian asli, revisi perangkat keras, tanda papan, dan model pengontrol lift.Foto jelas dari kedua sisi PCB dapat membantu membedakan versi yang berbeda.

T2: Dapatkah papan PCB lift dengan nomor bagian yang sama dapat ditukar?
Tidak harus. Papan PCB lift dengan nomor bagian yang sama mungkin berbeda dalam revisi perangkat keras, firmware, tata letak konektor, atau protokol komunikasi.Kompatibilitas harus diverifikasi terhadap sistem lift yang ada.

T3: Apakah papan PCB pengganti lift membutuhkan pemrograman?
Beberapa papan PCB pengganti memerlukan konfigurasi firmware, pengaturan parameter, atau pemrograman khusus sistem.Prosedur yang benar tergantung pada model PCB dan perannya dalam sistem kontrol lift.

T4: Dapatkah papan PCB lift yang rusak diganti tanpa mengubah sistem kontrol lengkap?
Dalam beberapa kasus, PCB individu dapat diganti jika penggantiannya kompatibel dengan pengontrol, firmware, kabel, dan komponen yang terhubung yang ada.Seorang teknisi yang berkualitas harus memastikan kesalahan sebelum memutuskan untuk mengganti.

T5: Informasi apa yang harus saya berikan ketika membeli papan PCB pengganti lift?
Silahkan berikan nomor bagian PCB asli, revisi perangkat keras, model lift, foto papan yang jelas, dan jumlah yang diperlukan. SULAB dapat membantu meninjau rincian ini dan memeriksa opsi penggantian yang tersedia.
