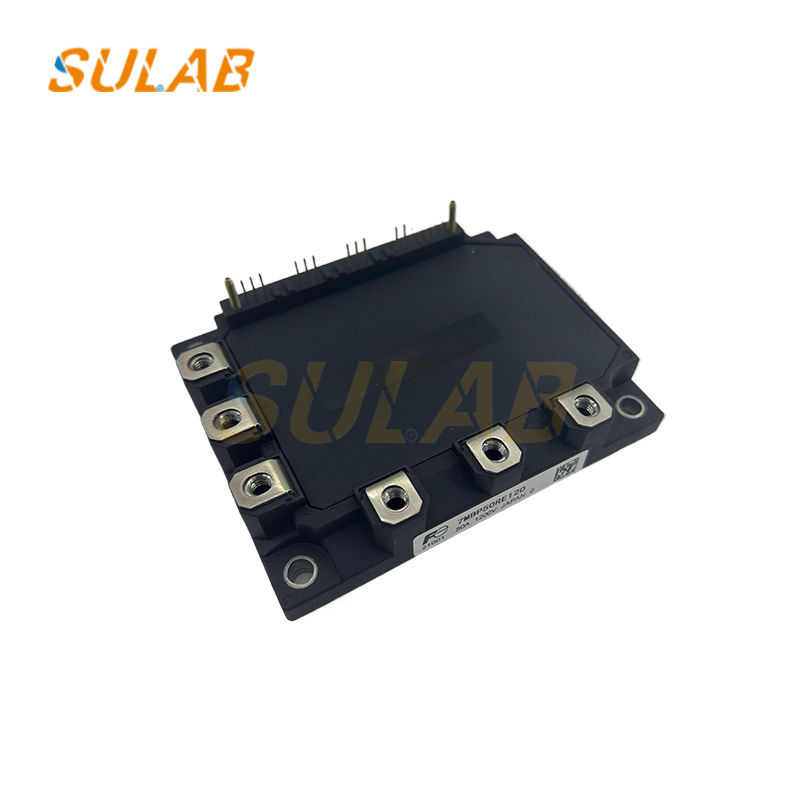

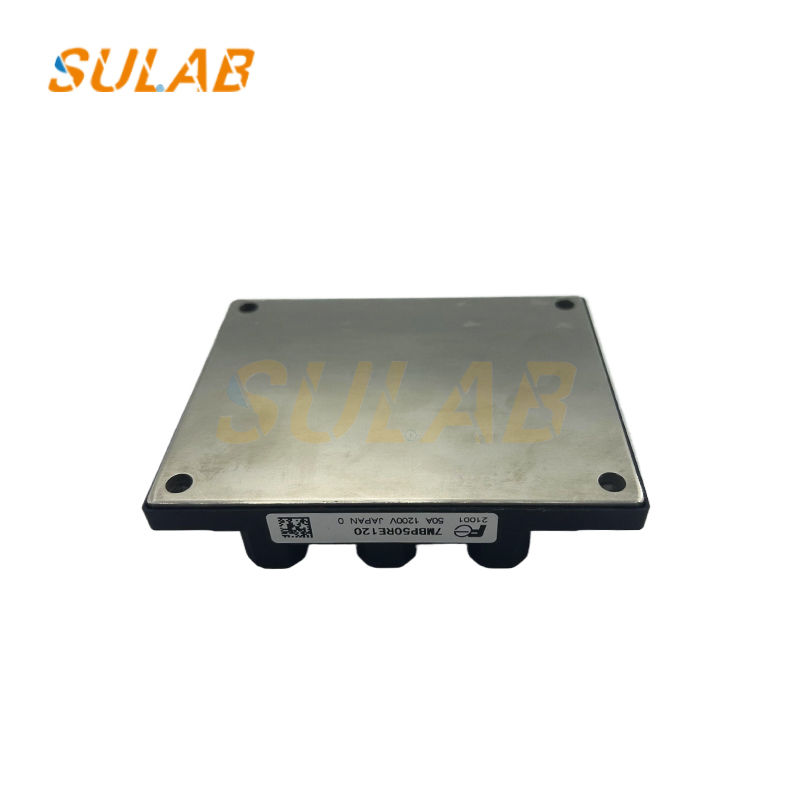

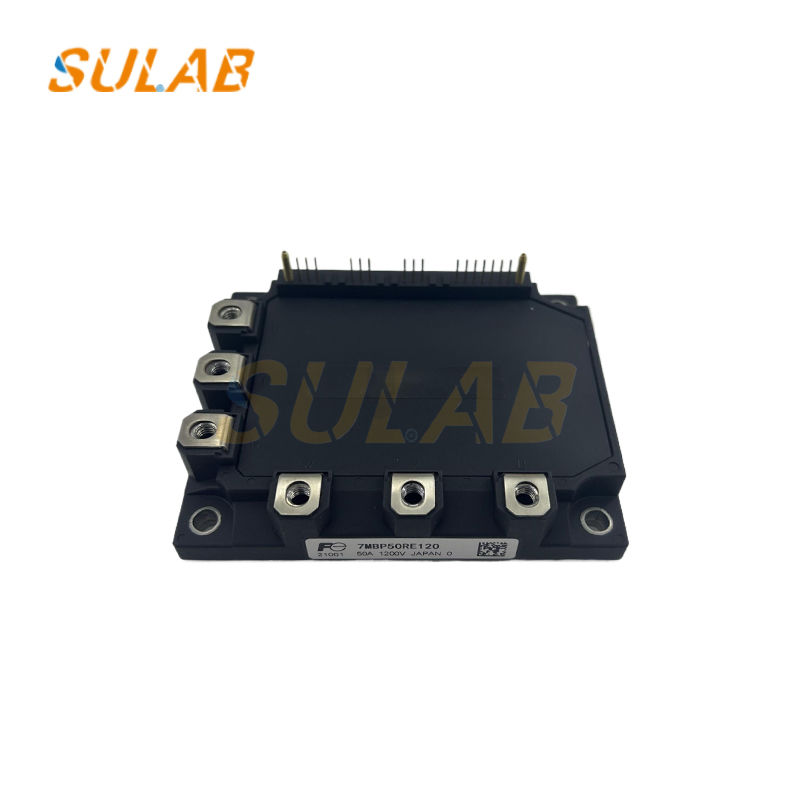

Modul IGBT Elevator SULAB 7MBP50RE120 1200V 50A Driver

Lift Igbt Modul Driver Modul Diimpor Modul Daya Asli Baru Dengan Kualitas 7MBP50RE120

Parameter dasar:
Tegangan kolektor-emitter (Vces): 1200V
DC Collector Current (Ic): 50A
1ms Kolektor arus (Icp): 100A
Dissipasi daya kolektor (per transistor): 300W
Suhu ruang operasi (Topr): -20°C sampai 100°C
Suhu penyimpanan (Tstg): -40°C sampai 125°C
Fitur:
Perlindungan suhu: Secara langsung memantau suhu persimpangan IGBT untuk memastikan perangkat tetap dalam kisaran suhu operasi yang aman, mencegah kerusakan karena terlalu panas.
Kerugian Daya Rendah dan Soft Switching: Kinerja switching yang dioptimalkan mengurangi kerugian dan mencapai transisi switching yang lebih lancar, sehingga meningkatkan efisiensi energi.
Kinerja Tinggi dan Keandalan Tinggi: Perlindungan suhu berlebihan meningkatkan stabilitas IGBT di bawah kondisi operasi yang keras.Sirkuit kontrol terintegrasi secara signifikan mengurangi jumlah komponen, meningkatkan keandalan sistem secara keseluruhan.
Alarm Output: Menyediakan sinyal alarm di sisi P dan sisi N untuk pemantauan dan diagnosis status sistem yang mudah.

Konversi dan kontrol daya: Modul ini mengintegrasikan IGBT dan sirkuit drive terkait untuk mengubah daya DC menjadi daya AC tiga fase,menyediakan daya frekuensi dan tegangan variabel untuk beban seperti motor, memungkinkan kontrol kecepatan motor. Misalnya, di lift kecil dan menengah,modul 7MBP50RE120 secara tepat menyesuaikan kecepatan motor berdasarkan status operasi lift dan perintah kontrol, memastikan gerakan elevator yang lancar.

Regenerasi energi dan penghematan energi: Saat motor melambat atau mengerem, ia menghasilkan energi berlebih.Modul 7MBP50RE120 mengubah energi ini menjadi energi listrik dan memasukkannya kembali ke jaringan atau menyimpannya untuk digunakan nanti, sehingga meningkatkan efisiensi energi sistem dan mencapai penghematan energi.

Perlindungan: Modul ini menggabungkan berbagai fitur perlindungan untuk memastikan operasi yang aman dari dirinya sendiri dan sistem.perlindungan overcurrent (OC) dengan cepat mematikan sirkuit ketika arus melebihi nilai nominal, mencegah kerusakan perangkat karena overcurrent. perlindungan sirkuit pendek (SC) merespon dengan cepat untuk kesalahan sirkuit pendek, mencegah kerusakan peralatan.Perlindungan tegangan bawah catu daya pengemudi (UV) mematikan modul ketika tegangan catu daya pengemudi terlalu rendah, mencegah kerusakan modul karena tegangan yang tidak cukup.Perlindungan atas suhu (OH) secara langsung memantau suhu persimpangan IGBT dan secara otomatis memicu perlindungan ketika suhu terlalu tinggi, mencegah kegagalan perangkat karena overheating.

Diagnosis dan Alarm Fault: 7MBP50RE120 modul memberikan sinyal alarm pada sisi P dan sisi N. Ketika modul mendeteksi kesalahan atau kelainan, ia mengeluarkan sinyal alarm yang sesuai,memungkinkan personel untuk segera memantau status sistem dan melakukan diagnosis dan perbaikan kesalahan.

Desain Sistem Sederhana: Karena modul memiliki sirkuit pengemudi dan perlindungan bawaan, desain sirkuit perifer sangat disederhanakan, mengurangi jumlah komponen sirkuit kontrol,mengurangi kompleksitas dan biaya sistem, dan meningkatkan keandalan sistem secara keseluruhan.
