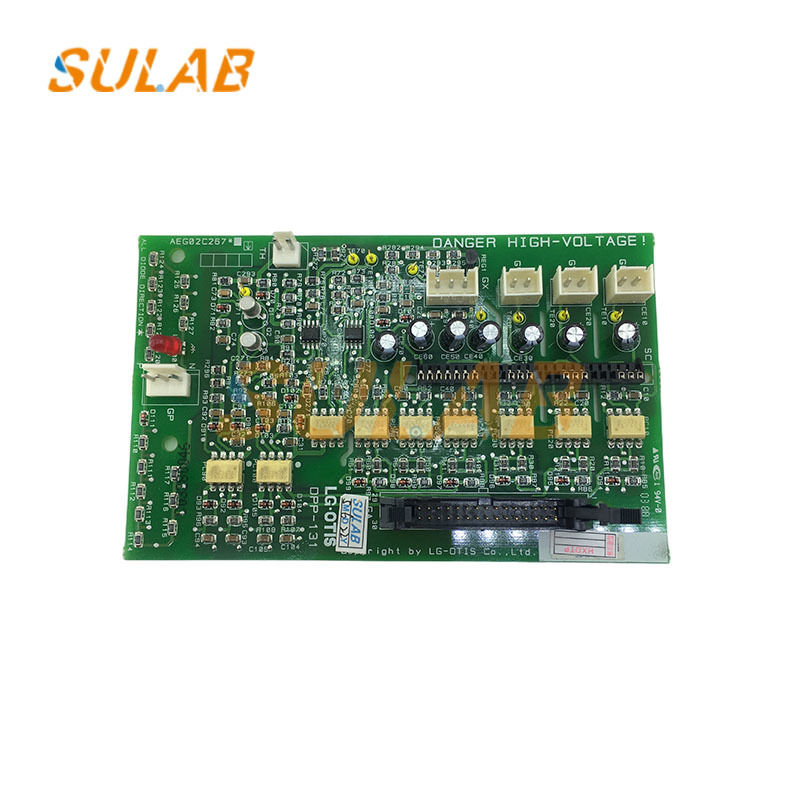

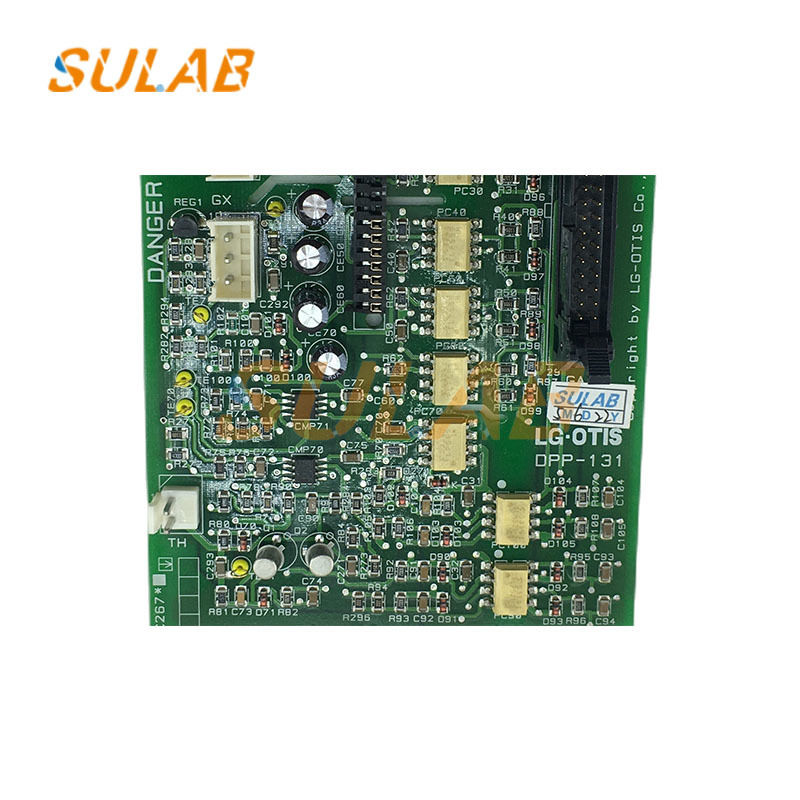

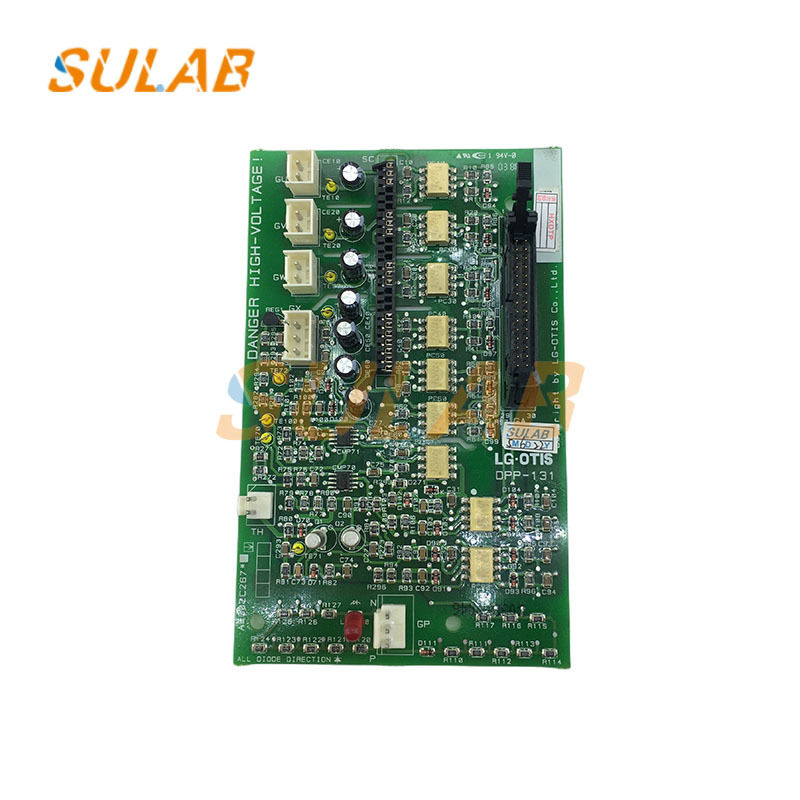

SULAB Papan Pengemudi Lift DPP-131 AEG02C267 untuk Kontrol Motor Pintu

Papan induk lift SIGM, aksesori lift, papan penggerak, modul lift LG, papan penggerak modul lift SIGMA PCB, papan modul lift DPP-131 AEG02C267

Kontrol Operasi Motor Pintu
Menerima perintah "buka/tutup" dari papan utama lift (seperti papan utama DOC-132 yang disebutkan di atas) untuk menggerakkan motor pintu dalam rotasi maju dan mundur, memastikan pembukaan dan penutupan pintu mobil dan pintu pendaratan yang lancar.
Mendukung penyesuaian kecepatan motor pintu bertahap: percepatan selama fase pembukaan/penutupan awal, kecepatan konstan selama fase menengah, dan perlambatan mendekati posisi akhir, mencegah benturan dengan pintu dan mengurangi kebisingan pengoperasian.
Perlindungan Keselamatan
Tautan perlindungan anti-jepit: Menerima sinyal dari tirai cahaya motor pintu (seperti tirai cahaya Otis) dan panel sentuh keselamatan. Jika ada rintangan (seperti orang atau benda) terdeteksi selama proses penutupan pintu, motor pintu segera berbalik dan membuka pintu untuk mencegah terjepit.
Perlindungan arus berlebih/kelebihan beban: Jika motor pintu macet (seperti karena rel pintu yang cacat atau benda asing yang tersangkut di pintu), menyebabkan arus berlebihan, papan kontrol akan memutus daya ke motor untuk mencegah motor terbakar atau kerusakan pada papan kontrol.
Deteksi kedatangan pintu: Sensor posisi motor pintu (seperti sakelar fotoelektrik atau encoder) mendeteksi keadaan pintu terbuka/tertutup penuh dan memberikan umpan balik sinyal ke papan utama lift, memastikan lift tidak menyala jika pintu tidak tertutup sepenuhnya. Interaksi Sinyal dan Umpan Balik Status
Berinteraksi dengan papan utama lift (misalnya, DOC-132) melalui bus komunikasi (misalnya, RS485, jalur komunikasi operator pintu khusus): Mengirim informasi status seperti "pintu terbuka/tertutup penuh" dan "kerusakan pintu," dan menerima perintah seperti "paksa buka/tutup pintu" dan "parameter kecepatan operator pintu."
Lampu indikator internal (misalnya, daya, operasi, dan kerusakan) memberikan umpan balik intuitif tentang status pengoperasian papan kontrol (misalnya, lampu kerusakan akan menyala atau berkedip jika terjadi kerusakan).

Persiapan Pra-Instalasi
Tindakan Pencegahan Keselamatan: Putuskan catu daya utama lift dan catu daya operator pintu. Gantung tanda peringatan "Jangan Dioperasikan". Kenakan tali pergelangan tangan anti-statis untuk mencegah listrik statis merusak chip papan kontrol.
Verifikasi Kompatibilitas: Konfirmasikan bahwa model papan kontrol (DPP-131 AEG02C267) cocok dengan model motor operator pintu dan papan utama lift (misalnya, DOC-132) untuk menghindari malfungsi karena ketidakcocokan model.
Inspeksi Penampilan: Periksa apakah papan kontrol bebas dari kerusakan fisik (seperti hilangnya chip, pembengkakan kapasitor, atau terminal teroksidasi) dan kabel motor operator pintu bebas dari kerusakan.
Prosedur Pemasangan
Mengamankan Papan Kontrol: Pasang papan kontrol ke braket yang disediakan di kotak operator pintu dan kencangkan dengan sekrup yang disediakan (torsi 3-5 N·m; hindari pengetatan berlebihan untuk menghindari kerusakan pada PCB). Pastikan lubang pembuangan panas tidak terhalang.
