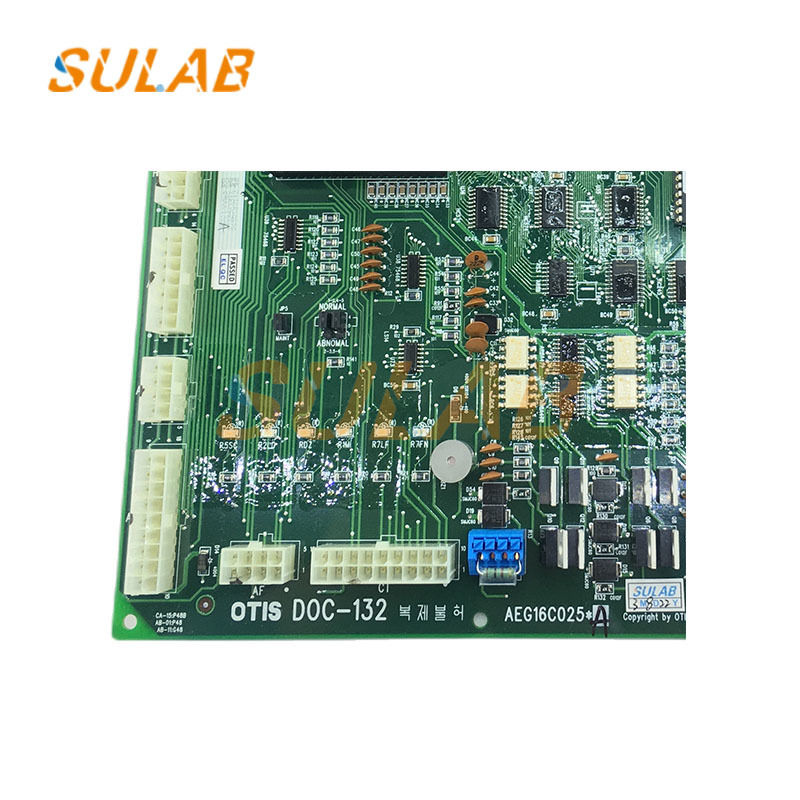

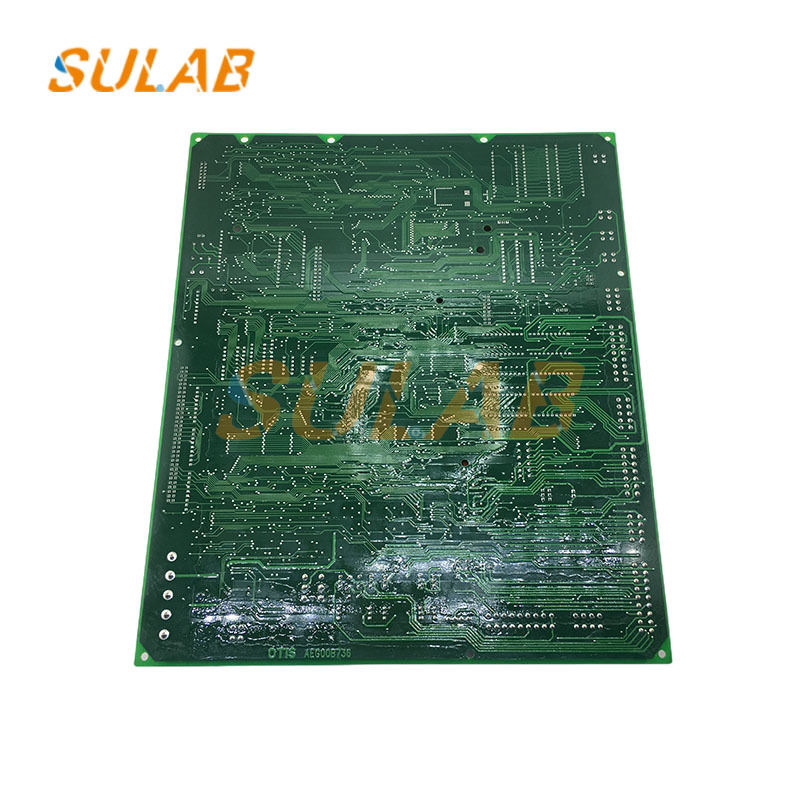

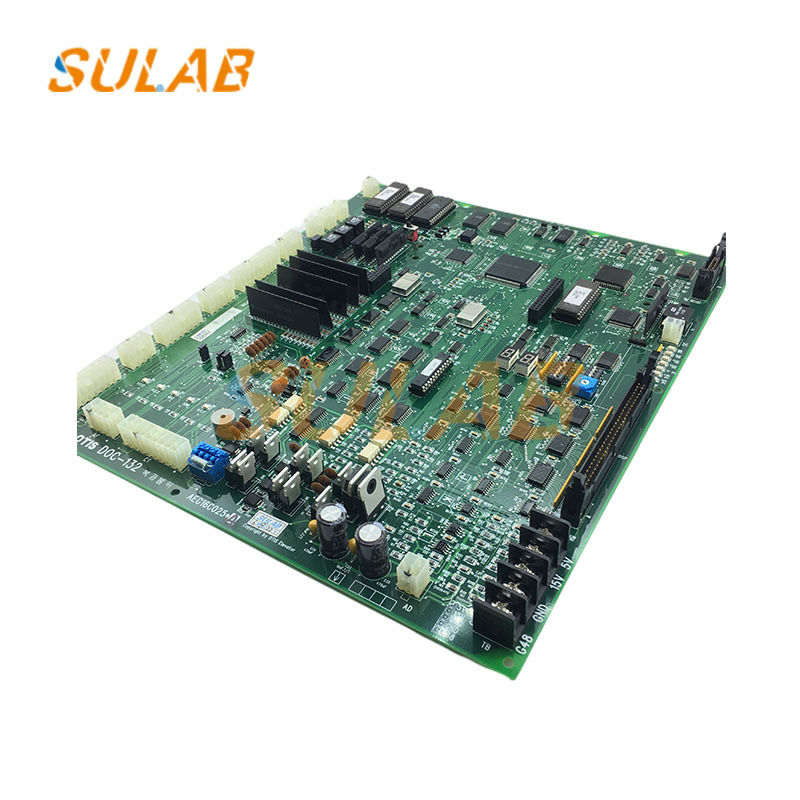

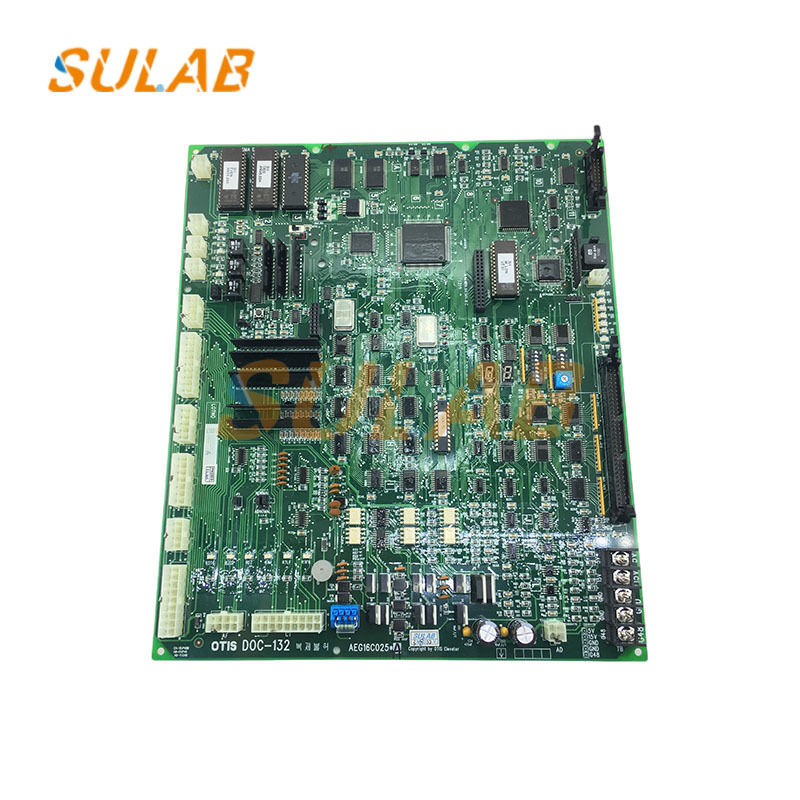

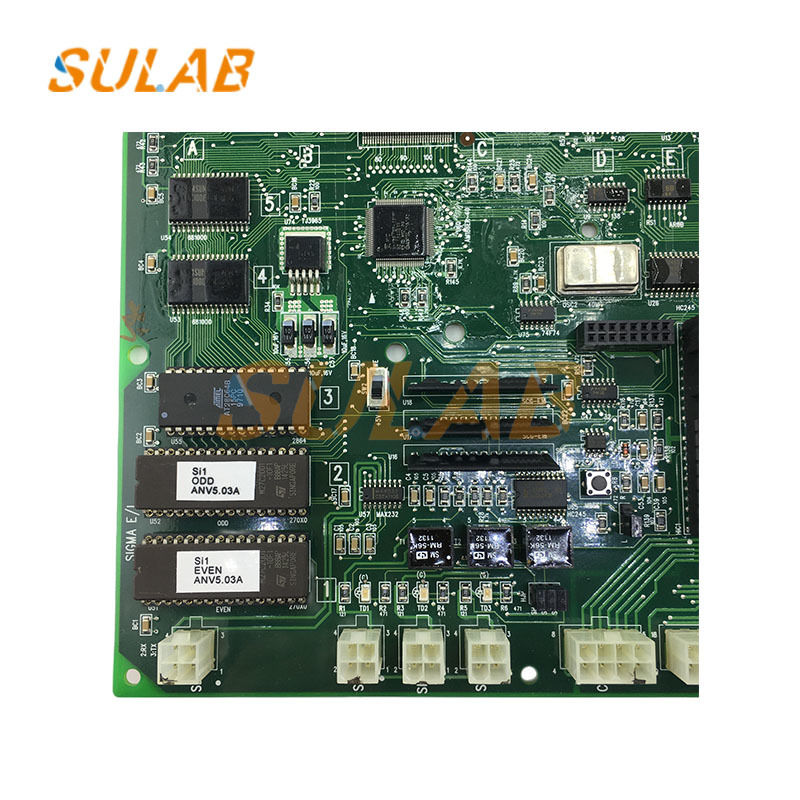

Papan Kontrol Lift SULAB DOC-132 AEG16C025A 24V PCB

Papan Pengendalian Lift LG PCB Board Motherboard Lift Kualitas Tinggi Grosir Lift Motherboard DOC-132 AEG16C025A

Informasi dasar: motherboard ini diproduksi di Cina dan merupakan komponen lift. Nomor model: DOC-132, juga dikenal sebagai AEG16C025*A,Ini terutama digunakan dalam lift perumahan dan aplikasi lainnya.
Fitur Fungsi: Sebagai komponen inti dari sistem kontrol lift, ia melakukan fungsi penting seperti kontrol operasi lift, perlindungan keselamatan, dan transmisi sinyal.Hal ini memungkinkan fungsi seperti pengukuran ketinggian lantai, operasi LRT manual, modus uji POSI, modus pemotongan 110%, dan mengatur ulang data CRT.kunci lift stasiun dasar, antarmuka kunci lift jarak jauh, dan kontrol kartu IC perintah mobil dan aula.
Gangguan dan Gejala Umum: Ketika motherboard ini tidak berfungsi dengan baik, lift mungkin tidak bisa memulai atau sering berhenti selama operasi, sinyal perintah mungkin hilang atau disalahartikan,Perangkat perlindungan keselamatan mungkin tidak berfungsi dengan baik, dan tampilan dapat ditampilkan bercacat atau kosong.

Posisi dan pengaman motherboard

Menurut lubang pemasangan yang ditunjuk di kabinet kontrol, letakkan motherboard dengan kuat pada bracket pemasangan.konektor komunikasi, dan konektor I/O) diorientasikan untuk pengkabelan yang mudah dan menghindari lenturan kabel yang berlebihan.

Gunakan sekrup yang disediakan untuk mengencangkan secara merata secara diagonal (putaran harus sesuai dengan manual. Sekrup yang terlalu longgar dapat menyebabkan kontak yang buruk, sementara sekrup yang terlalu ketat dapat merusak PCB motherboard).Jika permukaan pemasangan tidak merata, masukkan penutup isolasi untuk meratakan.

Menghubungkan kabel (langkah inti)

Menghubungkan catu daya: Temukan konektor daya motherboard (biasanya ditandai "DC24V", "GND", atau "AC110V"; lihat manual untuk rincian).Gunakan multimeter untuk mengkonfirmasi bahwa tegangan masukan memenuhi persyaratan motherboard (kebanyakan DC24V ± 5%). Sambungkan kutub positif dan negatif dengan benar (menyambungkannya dengan salah dapat merusak modul daya motherboard).Sambungkan saluran komunikasi (seperti RS485 atau bus khusus) antara mainboard dan panel kontrol lift dan panel panggilan aulaMembedakan antara jalur "A" dan "B" atau jalur "CAN-H" dan "CAN-L", memastikan koneksi yang aman, dan mendaratkan perisai di satu ujung untuk mengurangi gangguan.
Sambungan antarmuka I/O: Sambungkan jalur input dan output untuk sirkuit keamanan, sinyal kunci pintu, saklar batas, umpan balik kontaktor, dan sirkuit lainnya sesuai dengan pinout dalam manual.Setiap kabel harus diikat ke terminal untuk mencegah sirkuit pendek yang disebabkan oleh kabel telanjangSetelah kabel, gunakan tali kabel untuk mengatur kabel dan mengikat mereka terpisah dari kabel tegangan tinggi (seperti kabel motor).
Pengetatan: Terminal ground mainboard (ditandai dengan "PE" atau "simbol ground") harus dihubungkan ke bus ground kabinet kontrol dengan kabel dua warna kuning-hijau.Resistensi grounding harus ≤4Ω untuk mencegah kerusakan pada motherboard akibat listrik statis atau kebocoran.
