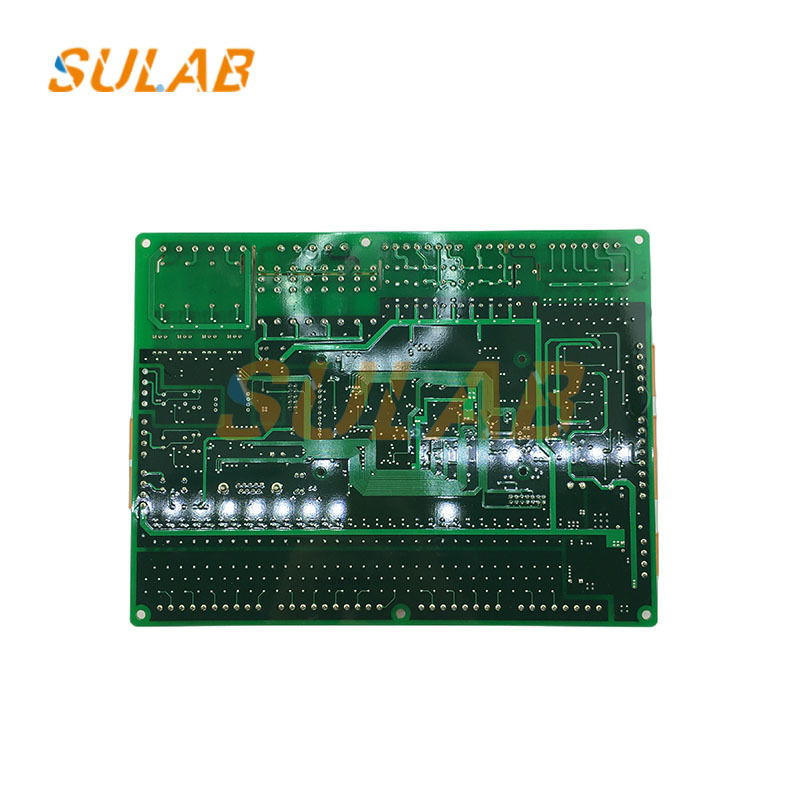

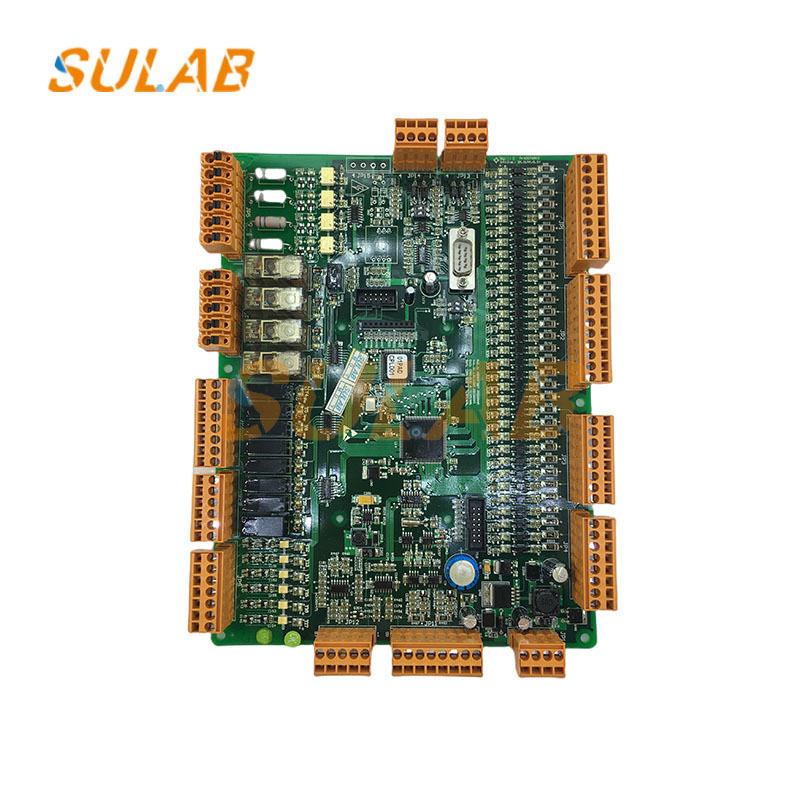

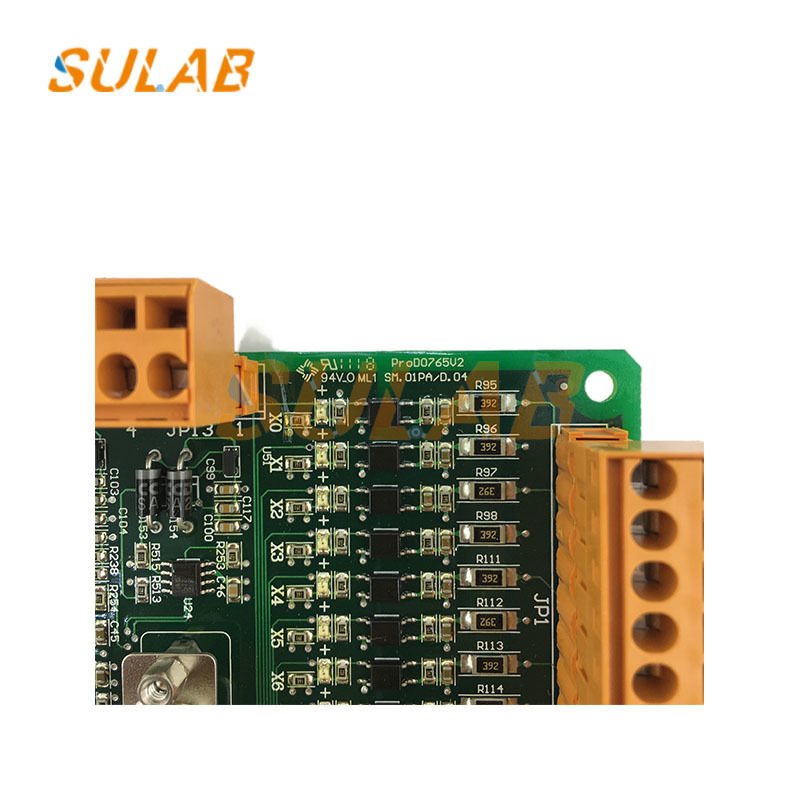

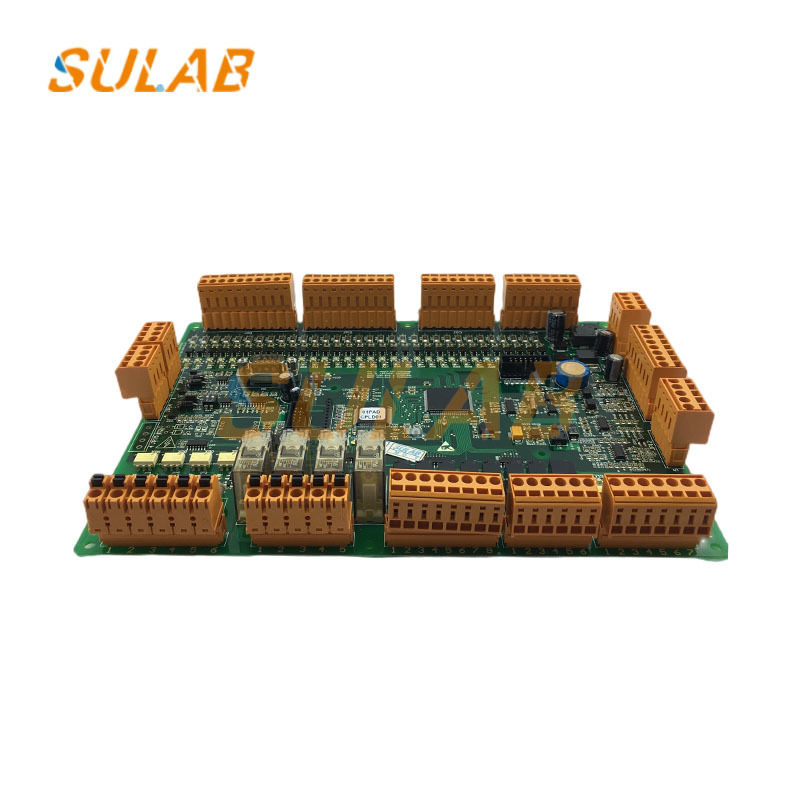

SULAB SM.01PA Elevator Main PCB Board dengan Komunikasi CAN Bus

Papan PCB utama lift, papan utama, panel utama lift, papan kontrol lift, papan PCB bagian lift, papan utama stepper, papan pengemudi SM.01PA

Inti dari papan SM.01PA adalah "akuisisi perintah + konversi sinyal + tampilan status". Fungsi spesifiknya meliputi:

Pengambilan perintah: Menerima sinyal operasi dari mobil lift, seperti tombol pilihan lantai, tombol pembukaan / penutupan pintu, dan tombol alarm darurat,mengubah sinyal analog/digital menjadi sinyal komunikasi yang sesuai dengan protokol Monarch, dan mengirimkan mereka ke papan kontrol lift utama.

Umpan balik status: Menerima informasi seperti "posisi lantai", "arah perjalanan", dan "status pintu (terbuka/tutup) " dari papan kontrol utama,dan mengaktifkan tampilan lantai (seperti tabung digital / layar LED), indikator arah, dan lampu status pembukaan/penutupan pintu di mobil lift, memberikan umpan balik kepada penumpang tentang status lift saat ini.

Alarm dan umpan balik kesalahan: Jika alarm darurat (seperti tombol alarm atau sinyal orang yang terperangkap) diaktifkan di mobil lift, SM.01PA mengirimkan sinyal alarm ke papan kontrol utama dan juga dapat mengaktifkan desakan atau indikator alarm di mobil lift untuk mengingatkan penumpangAdaptasi Komunikasi: Communicate with the main control board through Monarch dedicated communication bus (such as CAN bus or RS485 bus) to ensure stable transmission of commands and status signals and avoid command loss or delay.

Kegagalan Komunikasi (Paling Sering)
Gejala: Lampu komunikasi (COM) dimatikan/menyala terus menerus/berkedip secara tidak normal, perintah mobil tidak dapat didaftarkan (tidak merespon penekanan tombol),atau papan kontrol utama melaporkan "Gagal Komunikasi Papan Komando Mobil" (seperti kode kesalahan Monarch E37).
Penyelesaian masalah:
Periksa bus komunikasi (CAN-H/CAN-L atau RS485-A/RS485-B) untuk kabel yang longgar atau terbalik, atau kerusakan pada kabel bus (misalnya, diperah oleh pintu mobil).
Ukur tegangan bus komunikasi (tegangan bus CAN normal: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, perbedaan tegangan ≈ 1V).atau chip komunikasi pada papan mungkin rusak.
Cobalah untuk mengganti SM.01PA dengan model yang sama untuk menyingkirkan masalah dengan papan itu sendiri (misalnya, chip komunikasi yang terbakar).
