Papan Tampilan Keluar Lift SULAB XAA25140AFB untuk Sistem Paralel

Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli Asli

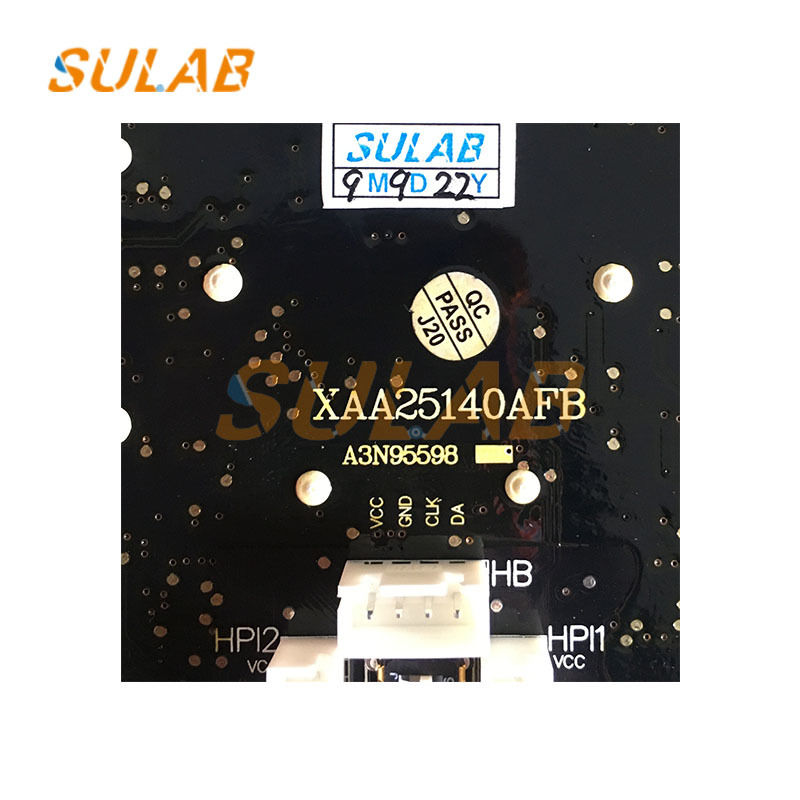

Merek dan Model: Panel tampilan ini adalah OTIS, model XAA25140AFB, dan milik seri HBP16 dari panel tampilan panggilan aula.
Aplikasi: Utamanya cocok untuk sistem elevator paralel,dapat dipasang di luar pintu lorong lift untuk menampilkan informasi seperti status operasi saat ini lift dan lokasi lantai, dan menyediakan tombol panggilan bagi penumpang untuk memanggil lift.
Fitur fungsional: Fungsi dengan menerima sinyal panggilan penumpang melalui input tombol, memprosesnya melalui mikrokontroler (MCU),dan mengirimkannya ke pengontrol utama lift melalui antarmuka komunikasi. Ini juga menerima data dari pengontrol utama untuk memperbarui tampilan, seperti lantai lift saat ini dan arah perjalanan.

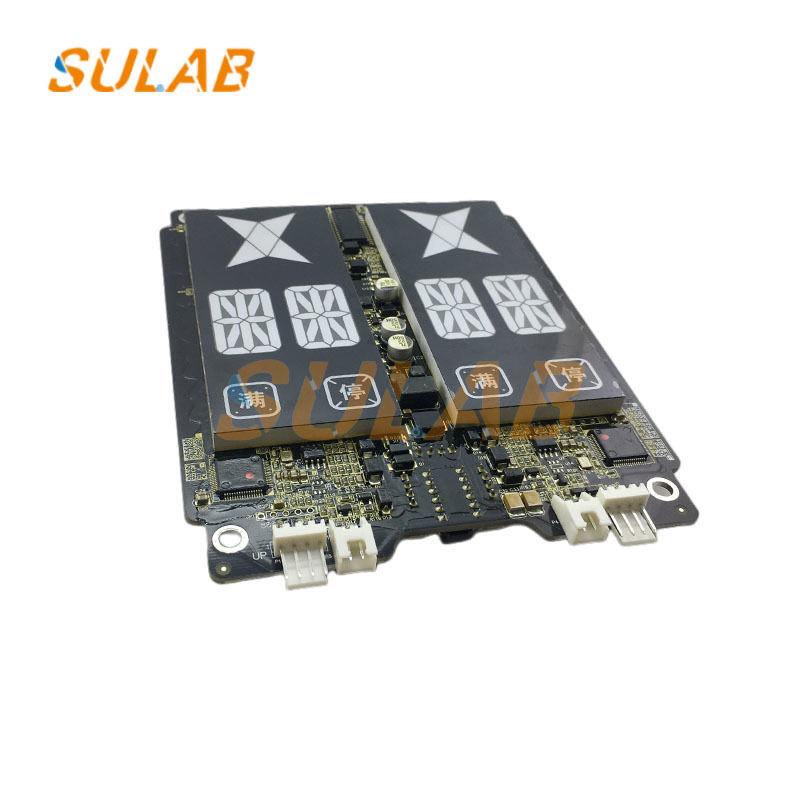

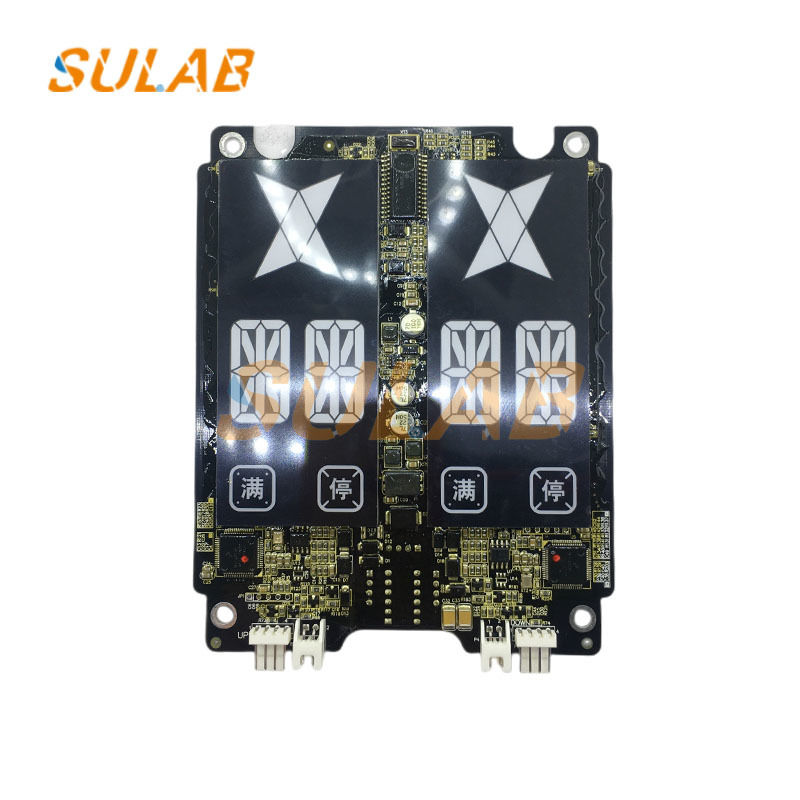

Penampilan: Panel tampilan adalah papan sirkuit hitam dengan tabung digital LED atau tampilan matriks titik untuk menampilkan nomor lantai dan panah arah,serta tombol panggilan yang ditekan oleh penumpang dan komponen sirkuit terkait.

Persiapan: Pastikan bahwa model lift yang akan dipasang sesuai dengan panel tampilan panggilan aula.Persiapkan panel panggilan aula dan aksesorisnyaSiapkan juga alat dasar seperti obeng dan bor listrik, serta alat pengukuran seperti pita ukur.Pastikan poros lift bebas dari penghalang yang dapat menghambat pemasangan.
Tentukan lokasi pemasangan: Menurut gambar desain lift atau panduan pemasangan, panel panggilan aula biasanya dipasang di sebelah pintu aula lift, 1.2-1.4 meter di atas permukaan tanah, dengan tepi panel 200-300 mm dari tepi pintu pendaratan. Untuk lift yang dikendalikan kelompok, panel panggilan harus dipasang di antara dua lift. Pertimbangkan kemudahan penggunaan, keamanan, dan estetika,dan hindari pemasangan di lokasi yang rentan terhadap tabrakan.
Pra-pengeboran: Gunakan alat pengukur untuk menandai lubang pemasangan untuk panel panggilan aula, kemudian pra-pengeboran dengan bor listrik.Perhatikan kedalaman lubang dan diameter untuk memastikan sekrup dapat aman mengamankan panel panggilan aula.
Mengamankan panel panggilan aula: Letakkan panel panggilan aula di lubang yang telah dibor dan aman dengan sekrup.menggunakan tingkat untuk membantu menjaga panel panggilan aula tegak lurus ke dinding untuk memastikan instalasi yang mulus.
Kabel koneksi: Panel panggilan ruang XAA25140AFB membutuhkan kabel komunikasi. Kami merekomendasikan menggunakan kabel komunikasi khusus Otis untuk memastikan transmisi sinyal yang stabil.Sambungkan panel dengan benar sesuai dengan instruksi produsenJika panel panggilan ruang membutuhkan catu daya eksternal, sambungkan kabel listrik.Selalu lepaskan catu daya lift sebelum menghubungkan, dan memastikan isolasi yang tepat.
Tes fungsional: Setelah instalasi, kembalikan catu daya lift dan lakukan beberapa tes. tekan tombol panggilan ke atas dan ke bawah untuk memeriksa respon.Periksa apakah layar lantai berfungsi dengan baik dan ada alarm kesalahanJika ada masalah yang terdeteksi, segera memecahkan masalah kabel atau memeriksa kembali prosedur instalasi.
