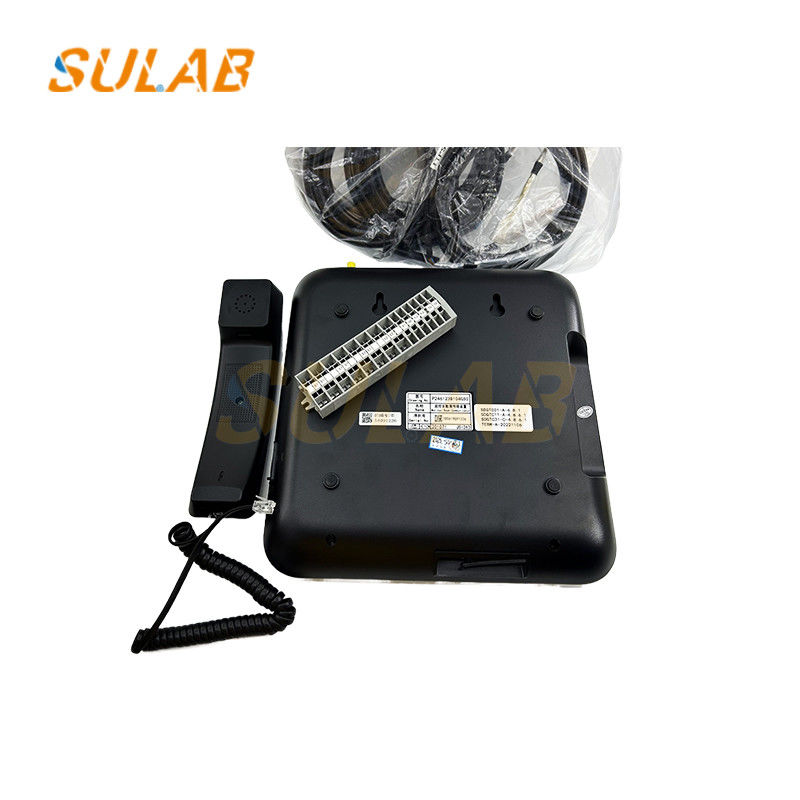

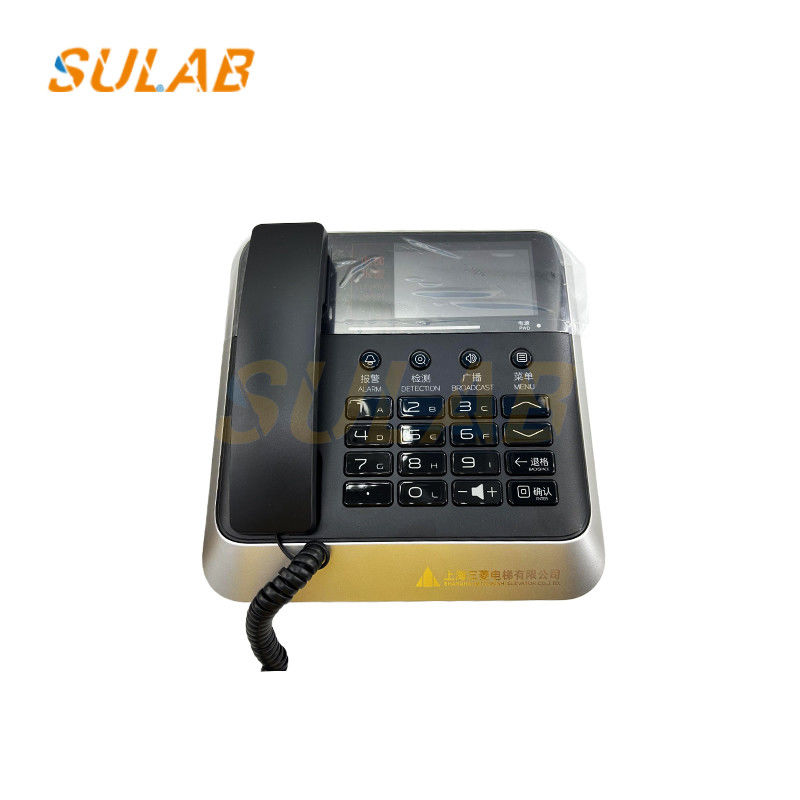

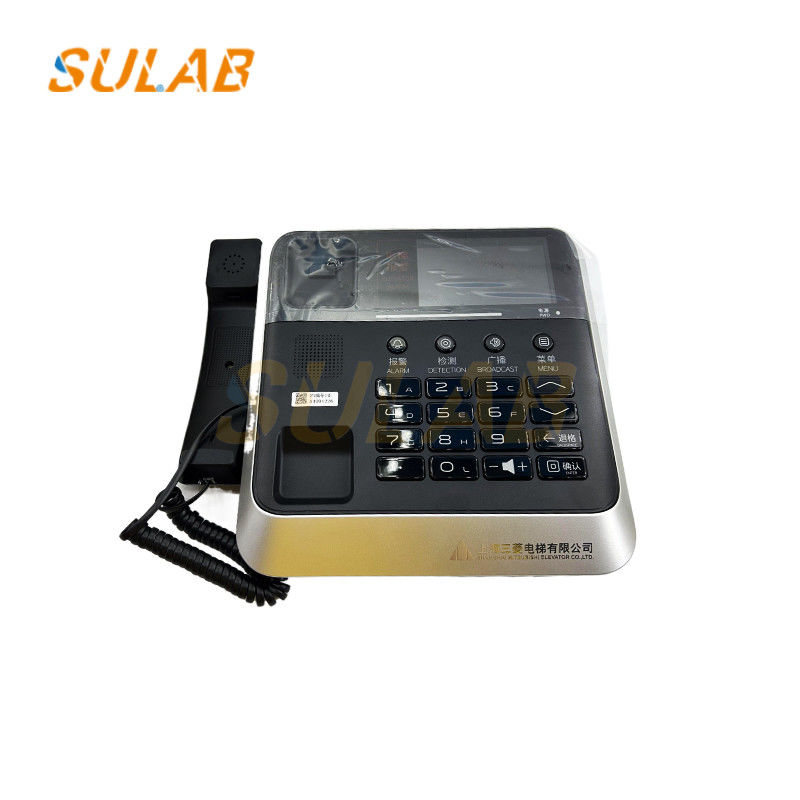

Mitsubishi lima arah lift intercom telepon, lift sistem telepon, lift sistem intercom P246123B104G50

Telepon interkom elevator lima arah Mitsubishi, sistem telepon elevator, sistem interkom elevator P246123B104G50

Prinsip alur kerja dan transmisi sinyal
1. Inisiasi panggilan (mengambil ruang tugas panggilan mobil sebagai contoh)
Pemicu panggilan: Penumpang menekan tombol panggilan di dalam mobil, tombol menutup untuk membentuk jalur arus, dan mengirimkan sinyal panggilan (sinyal listrik) ke bus.
Transmisi sinyal: Sinyal listrik ditransmisikan ke host ruang tugas melalui bus. Host mengidentifikasi sumber sinyal (seperti kode alamat mobil) dan mengeluarkan perintah audio dan visual (seperti alarm bel, layar menampilkan lokasi panggilan).
2. Pembentukan komunikasi suara
Respons host: Personel tugas terhubung ke saluran host yang sesuai, dan mikrofon mengubah suara menjadi sinyal listrik audio, yang diperkuat dan ditransmisikan ke telepon mobil melalui bus.
Panggilan dua arah: Setelah telepon mobil menerima sinyal listrik, suara dipulihkan melalui speaker; pada saat yang sama, mikrofon di dalam mobil mengumpulkan suara penumpang dan mengirimkannya kembali ke host untuk mencapai panggilan full-duplex (transmisi suara dua arah simultan).
3. Logika komunikasi multi-terminal
Panggilan tunggal dan panggilan grup: Host dapat memanggil terminal (seperti ruang mesin) sendiri, atau menghubungkan beberapa terminal (seperti mobil, bagian atas mobil, lubang) pada saat yang sama untuk panggilan multi-pihak (seperti komunikasi kolaboratif selama pemeliharaan).
Identifikasi kode alamat: Setiap terminal memiliki kode alamat unik (seperti dial perangkat keras atau pengaturan perangkat lunak). Host menggunakan kode untuk membedakan sumber panggilan untuk menghindari kebingungan sinyal.

Komposisi sistem dan metode koneksi
Komposisi perangkat keras
Peralatan terminal: termasuk telepon mobil, telepon ruang mesin, telepon bagian atas mobil, telepon lubang, dan host ruang tugas. Setiap terminal dilengkapi dengan mikrofon, speaker, dan tombol panggilan.
Saluran transmisi: Pengkabelan bus (seperti kabel 4-inti) atau transmisi jaringan IP (cocok untuk bangunan cerdas) sebagian besar digunakan untuk menghubungkan setiap terminal ke host ruang tugas.
Catu daya dan peralatan amplifikasi: menyediakan catu daya DC yang stabil (seperti DC12V/DC24V) dan meningkatkan sinyal suara melalui penguat audio.
Logika koneksi
Setiap terminal terhubung ke host secara paralel atau seri melalui bus untuk membentuk topologi jaringan bintang atau bus, memastikan bahwa setiap terminal dapat berkomunikasi dengan host atau terminal lain.
