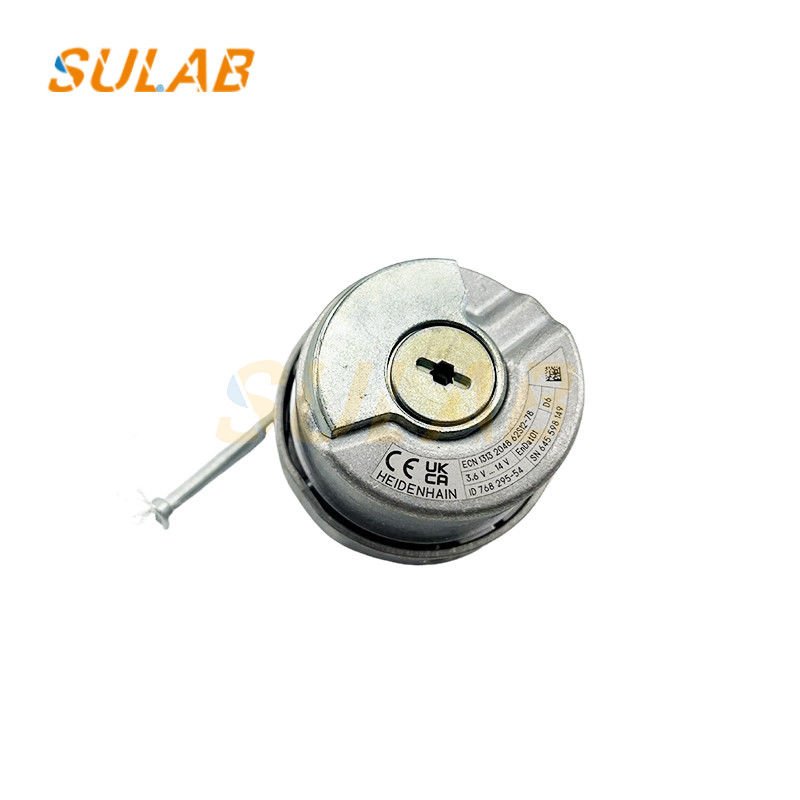

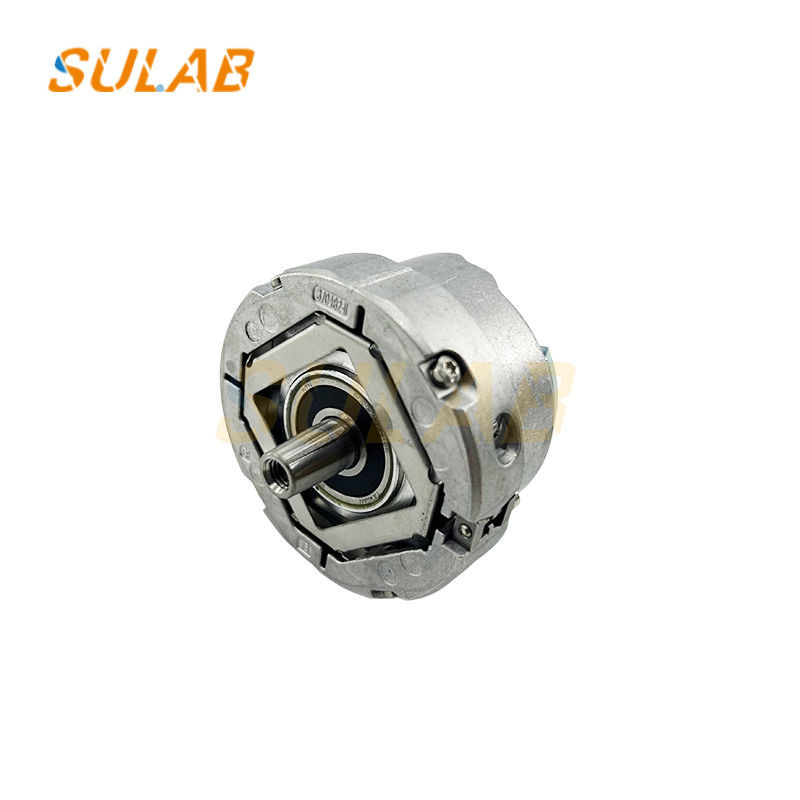

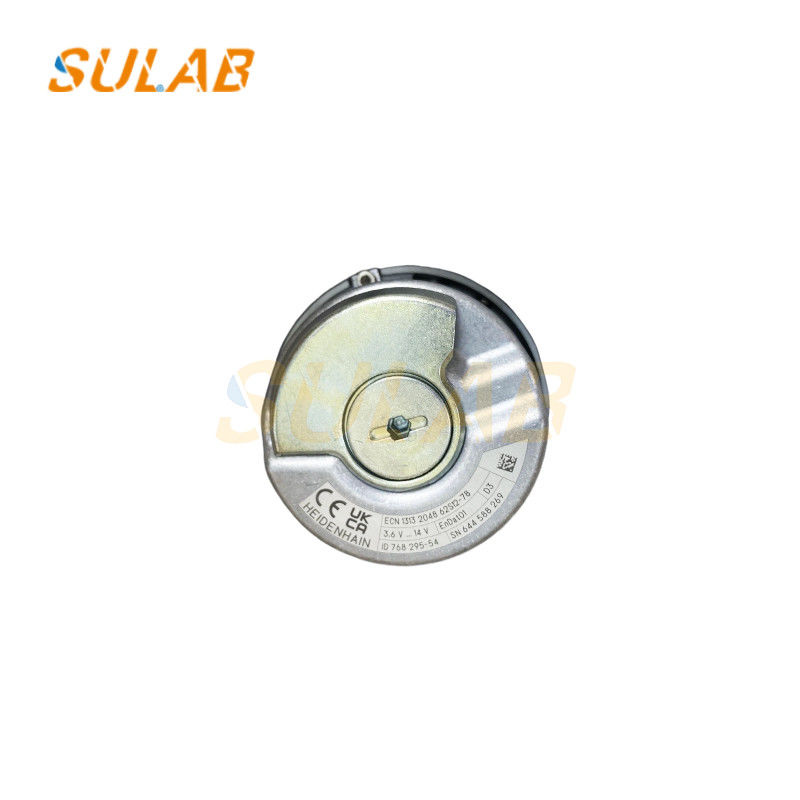

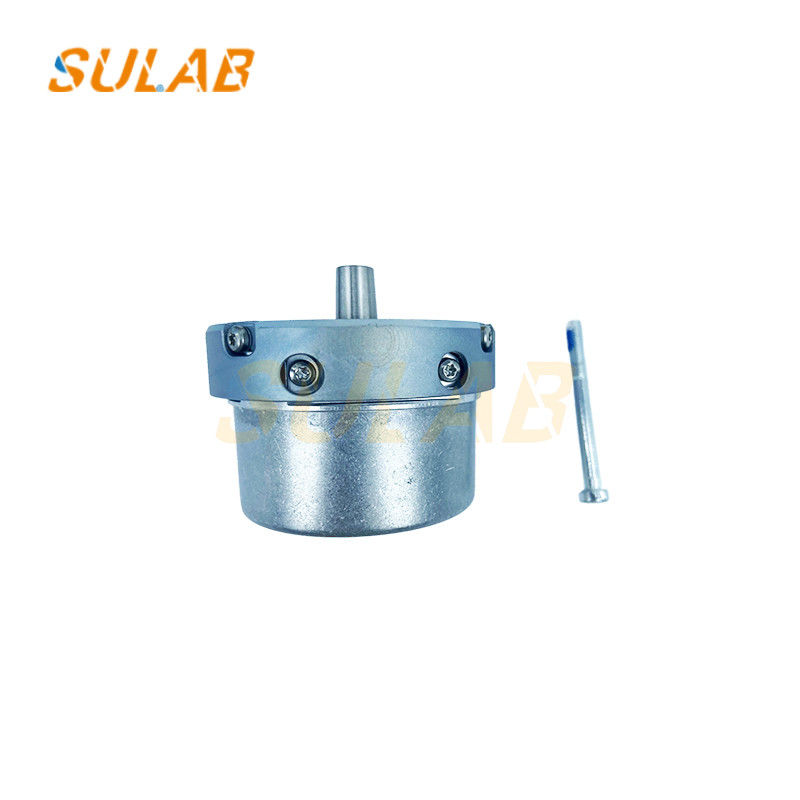

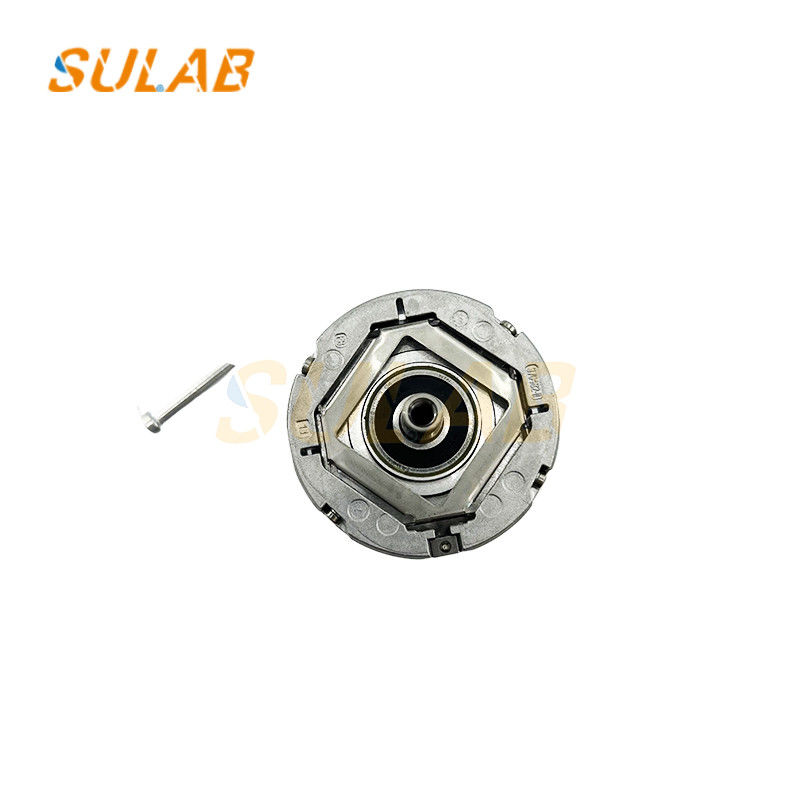

Elevator Rotary Synchronous Host Brand New Original Host Encoder ECN 1313 2048 62S12-78

Elevator Rotary Synchronous Host Brand New Original Host Encoder ECN 1313 2048 62S12-78

Fungsi:
Deteksi posisi: Mengukur sudut rotasi dan posisi host lift dengan akurat, dan kemudian mendapatkan informasi posisi spesifik mobil lift di poros secara real time.Misalnya, dengan menghitung dan memproses pulsa encoder, sistem dapat mengetahui dengan tepat di lantai mana mobil lift berada dan seberapa jauhnya dari lantai target,menyediakan data dasar untuk parkir tingkat lift dan tampilan lantai.
Umpan balik kecepatan: Mengubah informasi kecepatan dari host lift menjadi sinyal listrik dan memasukkannya kembali ke sistem kontrol.Sistem kontrol memantau kecepatan berjalan lift secara real time berdasarkan sinyal umpan balik ini untuk memastikan bahwa lift berjalan sesuai dengan kurva kecepatan yang ditetapkanKetika kecepatan sebenarnya menyimpang dari kecepatan yang ditetapkan, sistem kontrol dapat melakukan penyesuaian tepat waktu untuk memastikan kelancaran dan keselamatan operasi lift.selama akselerasi atau decelerasi lift, encoder dapat umpan balik perubahan kecepatan secara real time, memungkinkan sistem untuk secara akurat mengontrol output motor dan mencapai transisi kecepatan yang mulus.
Penghakiman arah berjalan: Ini dapat mengidentifikasi arah rotasi inang lift, sehingga dapat menentukan apakah lift berjalan naik atau turun.Informasi ini sangat penting bagi sistem kontrol lift untuk membuat penilaian logis yang benar dan operasiSebagai contoh, dalam hal kontrol pintu lantai dan pemrosesan sinyal panggilan, sistem harus merespon sesuai dengan arah berjalan lift.

Langkah pemasangan
Membersihkan bagian pemasangan: Gunakan kain halus yang bersih untuk menghapus poros pengkode yang kerucut dan lubang kerucut spindle pemasangan untuk menghilangkan minyak, debu dan kotoran, dll.untuk memastikan kebersihan permukaan kawin kerucut.
Menginstal badan encoder: Masukkan poros yang kerucut dari encoder ke lubang kerucut poros sehingga keduanya digabungkan dengan erat,dan kemudian menggunakan baut dari spesifikasi yang sesuai (seperti M5 × 50) untuk menghubungkan encoder ke poros. Torsi pengetatan umumnya 5Nm.
Pengaturan dan pemasangan: Putar encoder dengan lembut untuk memeriksa apakah rotasi fleksibel. Jika tidak berputar fleksibel, periksa apakah baut dipasang miring. Setelah konfirmasi,Kekuatan yang lebih besar dari yang diukur.. Torsi penggaris umumnya 0,65Nm.
Menginstal garis pendek encoder: Menginstal garis pendek encoder sesuai dengan metode yang ditunjukkan pada gambar.Jangan menggunakan kekuatan yang berlebihan untuk mengubah bentuk pin, dan kemudian menginstal encoder penutup belakang.
Menghubungkan kabel panjang enkoder: Hubungkan kepala laki-laki DB15 dari kabel panjang enkoder ke kepala perempuan DB15 dari kabel pendek, dan kencangkan sekrup pada kepala laki-laki DB15 dari kabel panjang.
