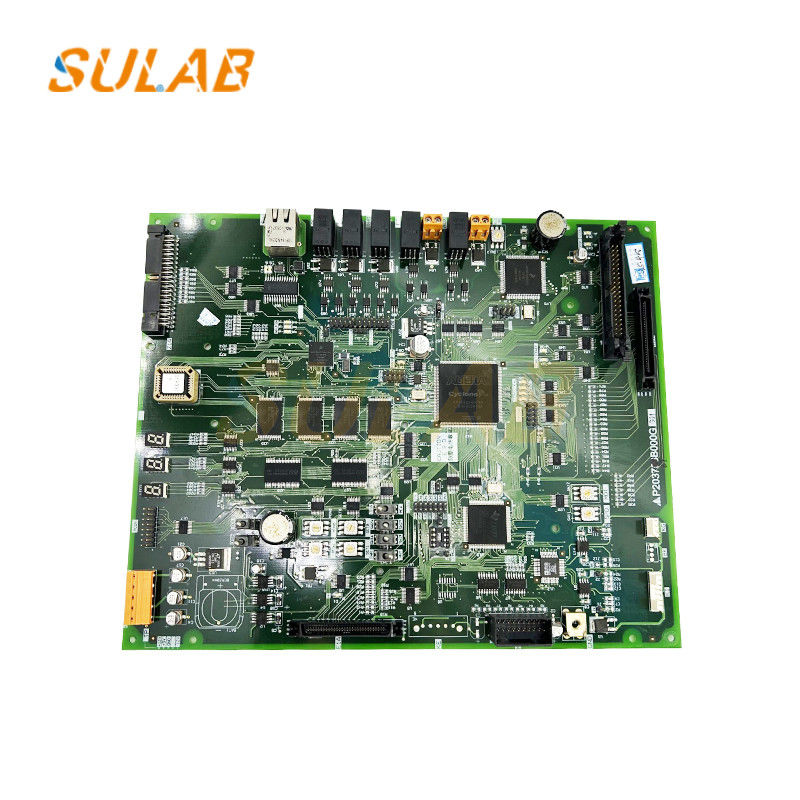

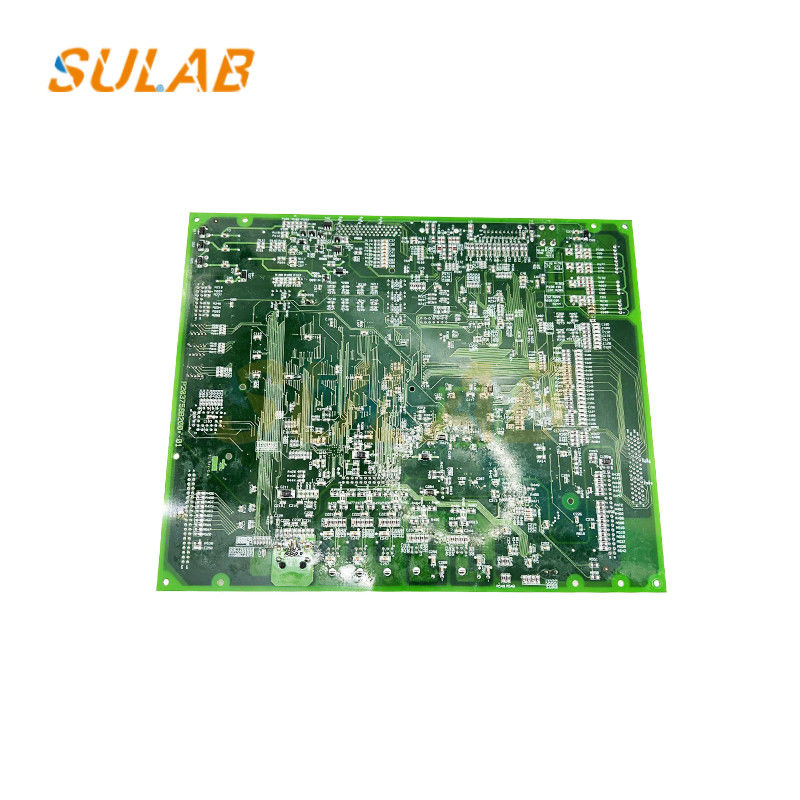

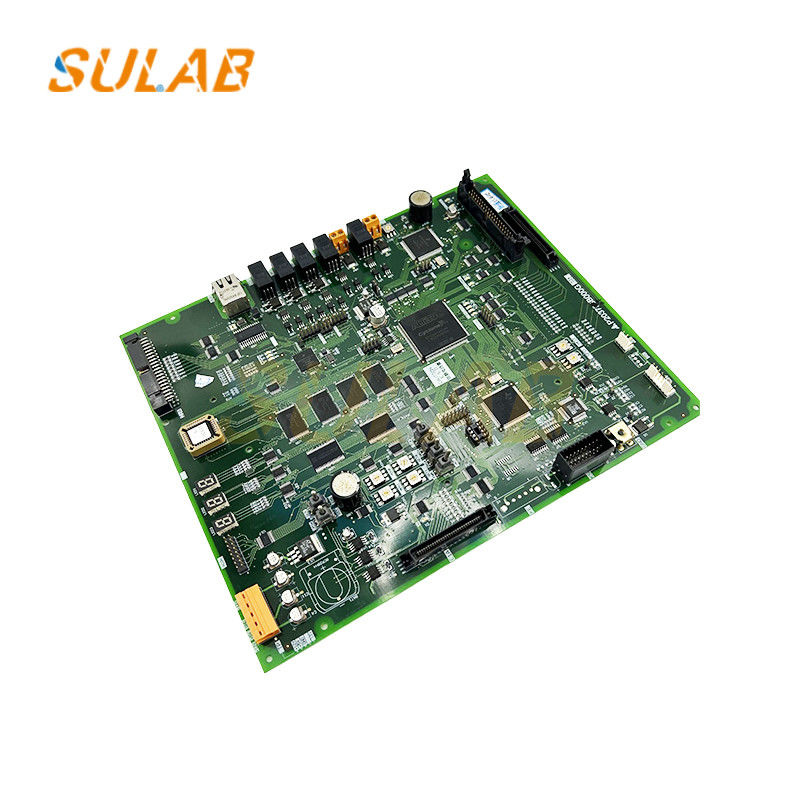

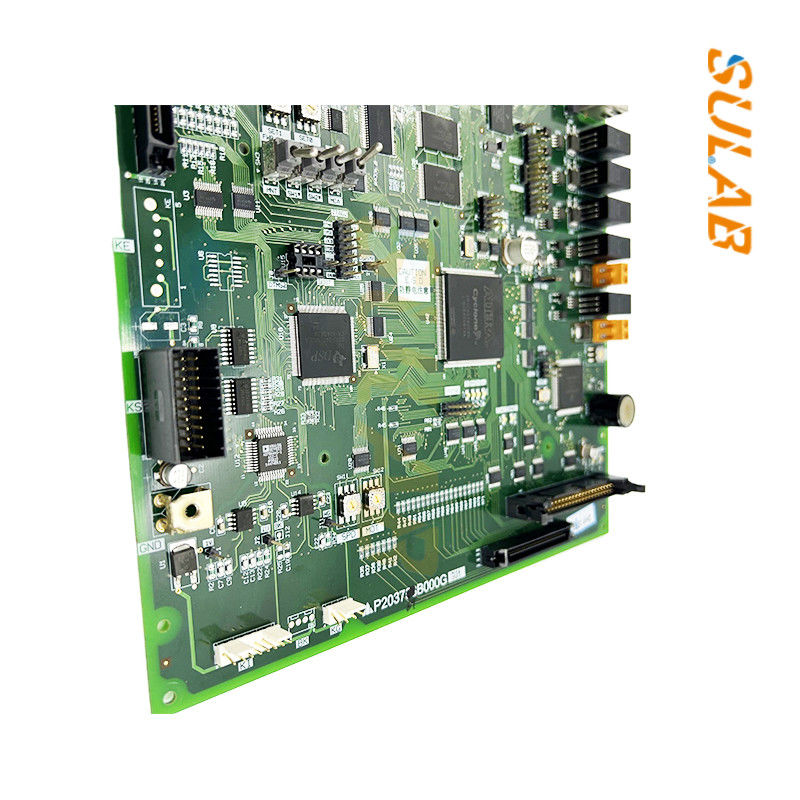

Bagian lift baru berkualitas tinggi Mitsubishi asli papan P203758B000G01

Bagian lift baru berkualitas tinggi Mitsubishi asli papan P203758B000G01

Fungsi kontrol
Kontrol operasi: Menerima sinyal dari panel operasi di mobil, tombol panggilan di stasiun lantai, dll, dan mengontrol start, akselerasi, kecepatan konstan,decelerasi dan pemberhentian lift sesuai dengan algoritma yang telah ditetapkan berdasarkan posisi saat ini, arah berjalan dan panggilan permintaan dari setiap lantai, sehingga lift dapat berhenti dengan tepat di lantai target.
Kontrol pembukaan dan penutupan pintu: Kontrol pembukaan dan penutupan pintu mobil dan pintu lantai.mengirim sinyal pembukaan pintu ke sistem kontrol mesin pintu untuk mendorong mesin pintu motor untuk membuka pintu mobil dan pintu lantai yang sesuai; ketika bersiap untuk meninggalkan lantai, mengirim sinyal penutupan pintu untuk membuat mesin pintu motor drive pintu untuk menutup,dan memantau status pintu selama proses penutupan pintu untuk memastikan bahwa pintu ditutup dengan aman.

Koneksi listrik
Koneksi listrik: Masukkan catu daya utama lift ke dalam kabinet kontrol,dan menghubungkan kabel listrik ke terminal daya yang sesuai dari mainboard sesuai dengan persyaratan manual mainboardBiasanya, mainboard lift perlu dihubungkan ke catu daya AC tiga fase.perhatikan tingkat tegangan catu daya (umumnya 380V atau 220V) dan urutan fase harus konsisten dengan persyaratan papan utama. Gunakan multimeter untuk mengukur tegangan catu daya untuk memastikan bahwa tegangan berada dalam kisaran operasi yang diizinkan oleh motherboard. Setelah koneksi selesai,mengencangkan sekrup untuk memastikan bahwa kabel yang kuat untuk mencegah kontak yang buruk atau pemanasan yang disebabkan oleh koneksi virtual.
Koneksi jalur komunikasi: Mainboard lift perlu berkomunikasi dengan peralatan seperti mobil dan stasiun lantai untuk mewujudkan berbagai fungsi kontrol.Menurut persyaratan sistem kontrol lift, menghubungkan kabel komunikasi (seperti bus CAN, bus RS485, dll.) ke terminal antarmuka komunikasi dari motherboard.Sambungan kabel komunikasi harus mengikuti spesifikasi kabel yang relevan dan menghindari koneksi paralel dengan kabel listrik kuat untuk mencegah gangguan elektromagnetik. Saat kabel, perhatikan polaritas dan urutan koneksi kabel untuk memastikan komunikasi normal.
Sambungan sensor dan aktuator: Sambungkan saluran sinyal dari berbagai sensor lift (seperti sensor posisi, sensor kecepatan, dll.) dan aktuator (seperti pengemudi motor, pengontrol mesin pintu,dll. ke terminal input dan output yang sesuai dari mainboard.perhatikan manual motherboard dan skema listrik untuk memastikan bahwa saluran sinyal terhubung dengan benarMisalnya, jalur sinyal dari sensor posisi harus terhubung ke terminal input deteksi posisi dari motherboard,dan jalur sinyal kontrol pengemudi motor harus terhubung ke terminal output kontrol motor dari motherboard.
