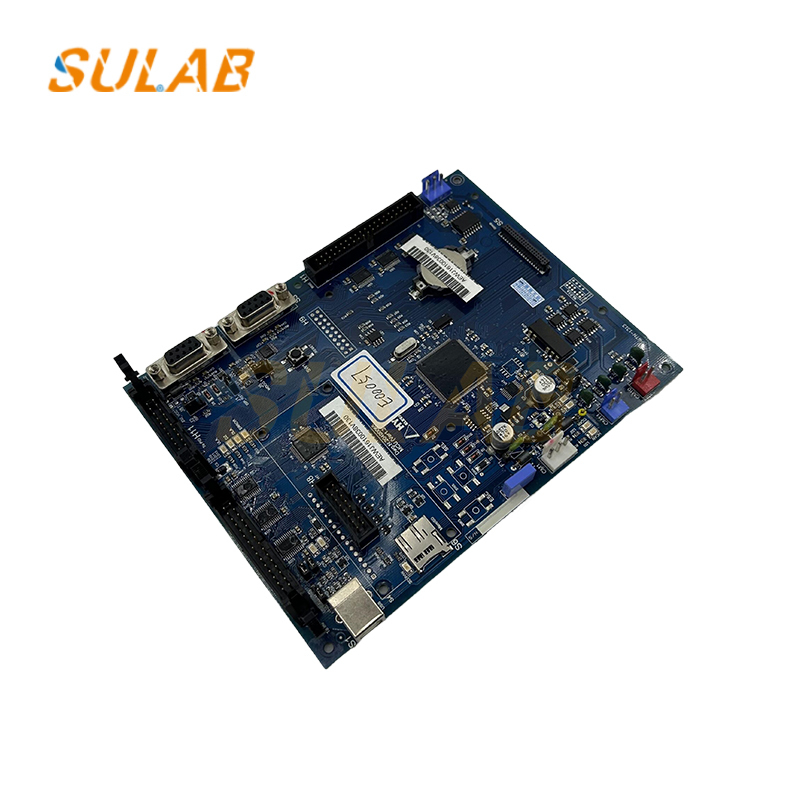

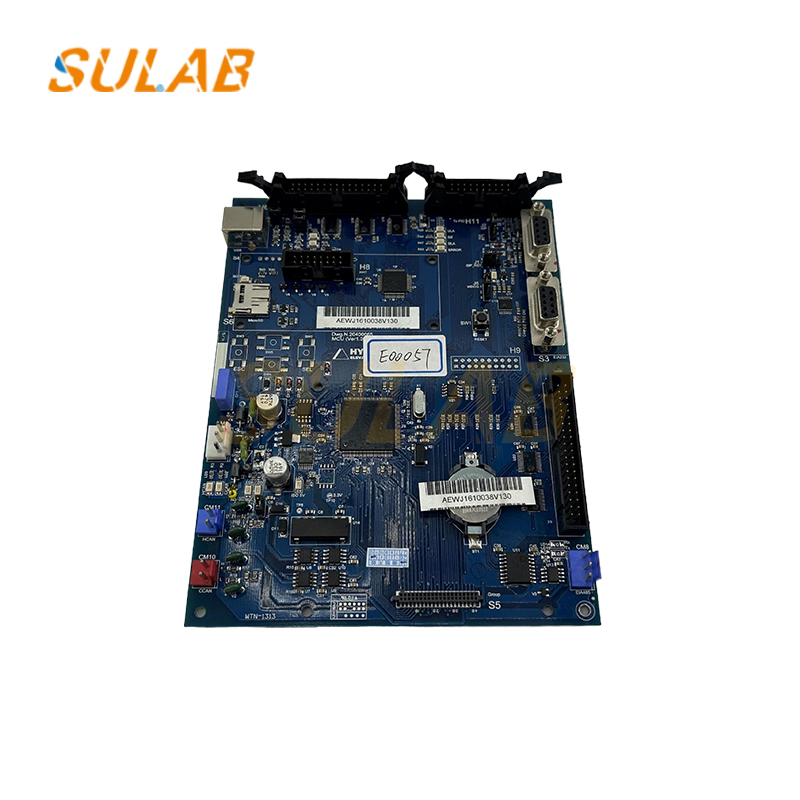

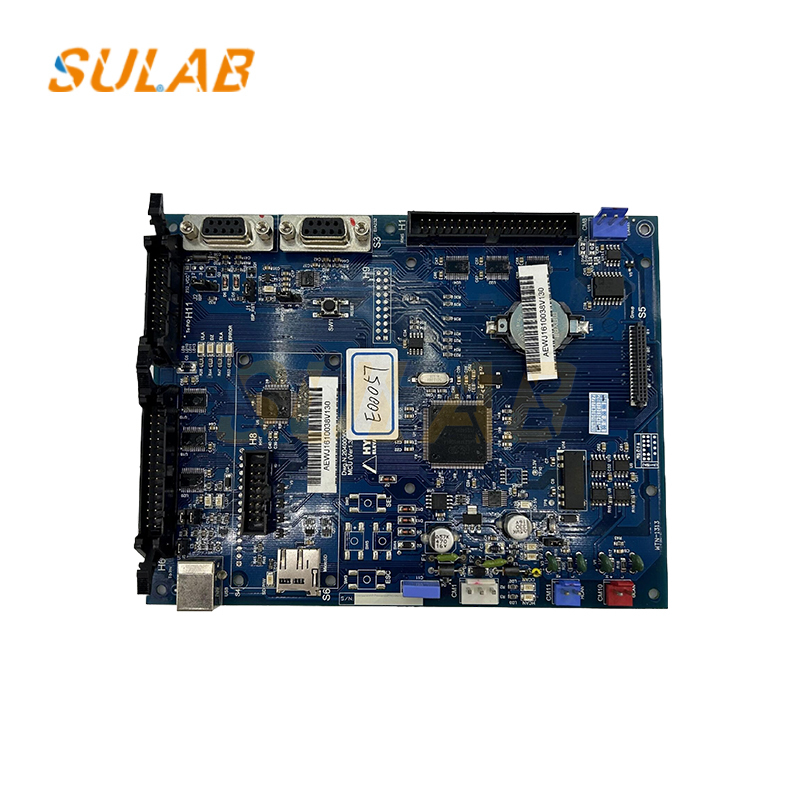

MCU VER1.3 2010OCT DWG N 20400065 PCB Lift Suku Cadang Lift

MCU VER1.3 2010OCT DWG N 20400065 Lift PCB Lift Spare

• Layout berpusat pada MCU:

  • Unit mikrokontroler (MCU) adalah inti, dikelilingi oleh IC pendukung (misalnya, driver motor, chip komunikasi).

  • Kondensator pemisah yang ditempatkan di dekat pin MCU untuk mengurangi kebisingan.

• Distribusi daya:

  • Dedicated power planes (misalnya, 5V, 3.3V) dengan jejak atau poligon tebal.

  • Konverter DC-DC opsional atau LDO untuk pengaturan tegangan.

• Isolasi sinyal:

  • Sinyal kecepatan tinggi (misalnya, umpan balik encoder) yang diarahkan dengan kontrol impedansi.

  • Bagian analog / digital dipisahkan untuk meminimalkan gangguan.

• MCU: Kemungkinan mikrokontroler kelas industri (misalnya, STM32, PIC) dengan memori flash ≥ 128KB.

• Penggerak motor: MOSFET atau IGBT dengan heat sinks (tipe U atau pendinginan aktif).

• Antarmuka Komunikasi: RS-485, bus CAN, atau Ethernet untuk jaringan lift.

• Sirkuit keamanan: Relay atau optocoupler yang berlebihan untuk deteksi kesalahan.
