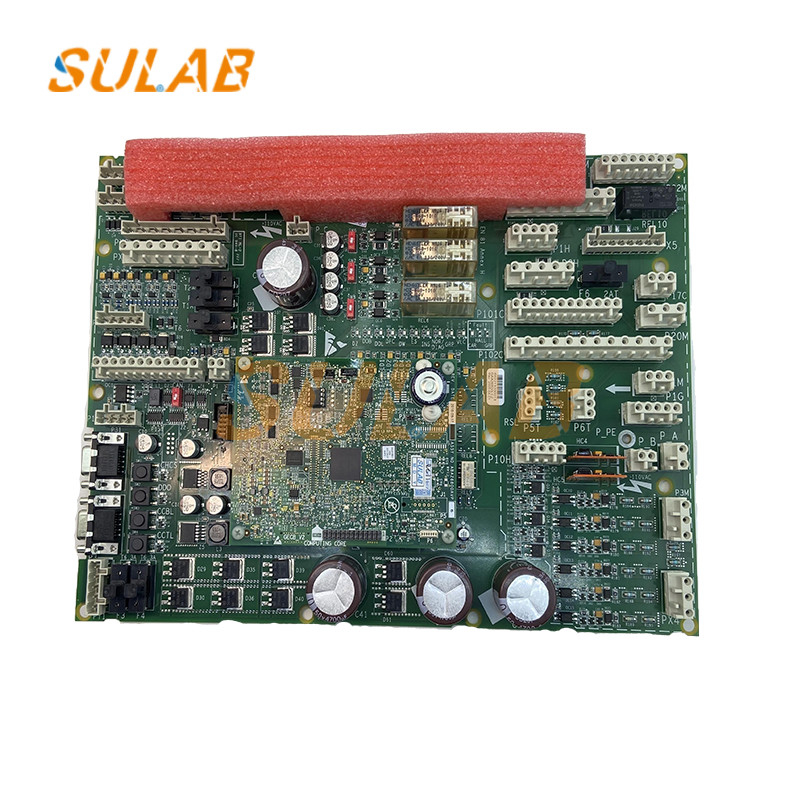

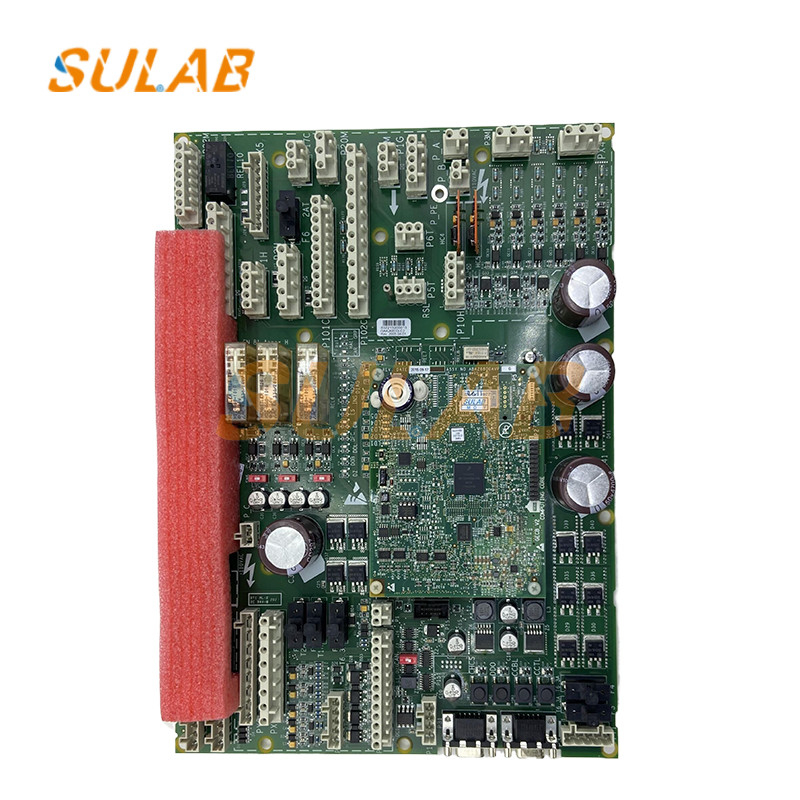

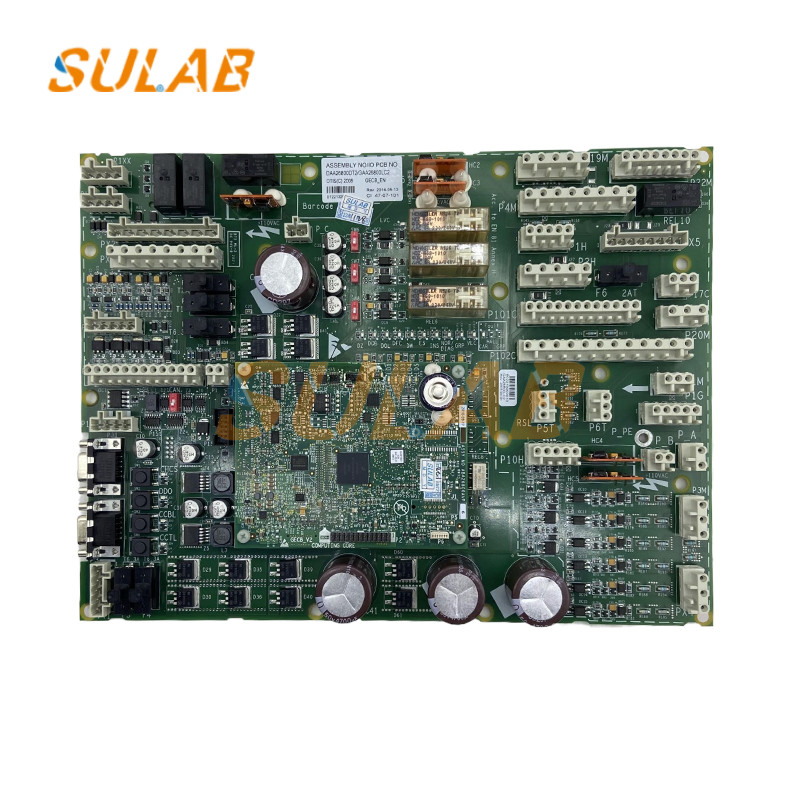

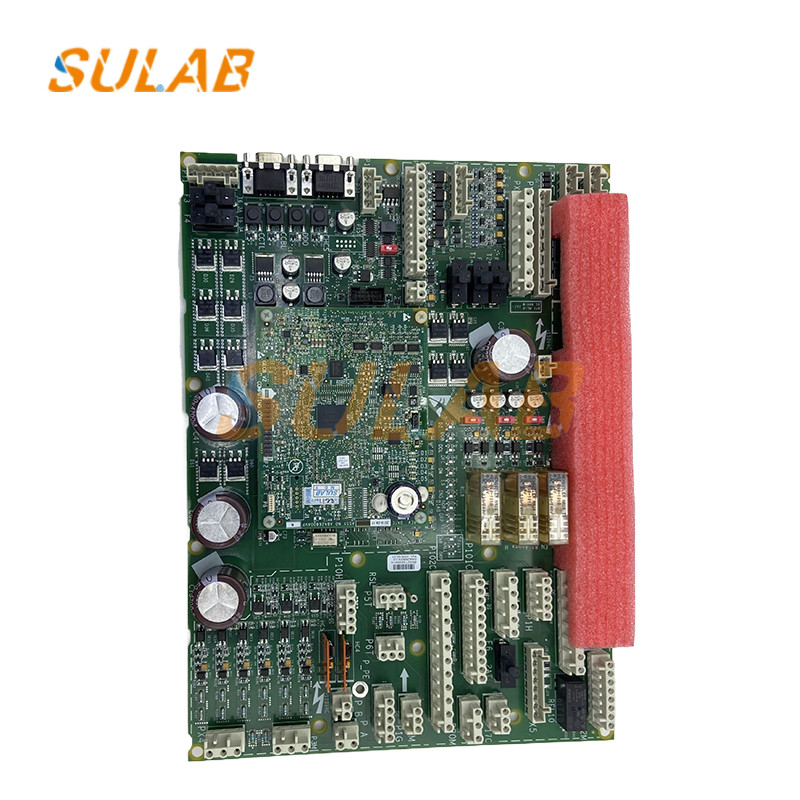

OTIS Lift Circuit GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Rincian untukOTIS Lift Circuit GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Gambar untuk OTIS Lift Circuit GECB Main PCB Board GAA GBA26800LC1 LC2 LC3 ABA26800AVP6

Inverter OTIS OVF30 adalah inverter yang dilengkapi dengan sistem kontrol 300VF dari lift OTIS awal.kemungkinan kerusakan pada papan ABA26800XU1 (atau XU2) di inverter relatif tinggi. Saya telah memperbaiki banyak inverter. Sekarang saya akan berbagi dengan Anda kesalahan yang mudah rusak dan sulit ditemukan. Jika ada kekurangan, tolong tunjukkan.

Kesalahan 1: Daya pada normal, papan utama inverter menampilkan X04A, dan lampu UDX pada papan ini terus menyala dan mati.dan lampu BRK tidak menyala.

Titik kesalahan: kesalahan ini umumnya disebabkan oleh masalah dalam sirkuit sinyal drive IGBT ke papan pengemudi,yang umumnya disebabkan oleh peningkatan nilai resistensi dari resistor R118-R124=499 ohmMengganti resistor yang rusak bisa menyelesaikan masalah.

Kesalahan 2: Power on normal, mainboard inverter menampilkan X04A, mulai perawatan, lampu UDX pada papan ini terus menyala dan mati, sementara relay UDX terus menarik dalam,dan lampu BRK menyala dan mati lagi.

Titik kesalahan: kesalahan ini umumnya disebabkan oleh peningkatan resistensi resistor pengambilan sampel arus dalam sirkuit deteksi arus.R152 meningkat, hanya mengganti mereka.

Papan elektronik lift, termasuk papan mesin pintu, papan encoder, papan I/O, papan kontrol utama, papan komunikasi panggilan dan papan tampilan.

Papan elektronik yang umum digunakan untuk lift umumnya dapat dibagi menjadi modul berikut:

1. modul catu daya, umumnya termasuk sirkuit rectifier, sirkuit stabilisasi tegangan, sirkuit filter; sirkuit pemantauan catu daya;

2. Modul pemrosesan inti, termasuk CPU (atau MCU, prosesor DSP), EEPROM, RAM, sirkuit dekoding sinyal alamat, sirkuit osilasi, sirkuit reset, sirkuit watchdog
